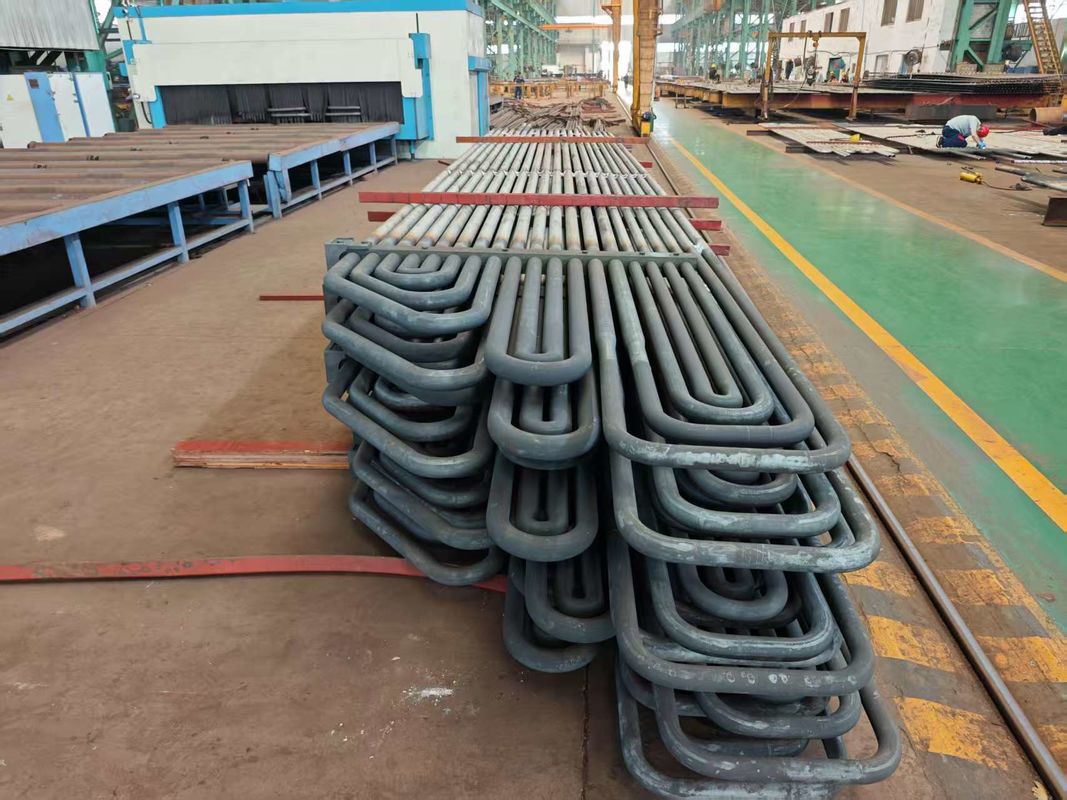

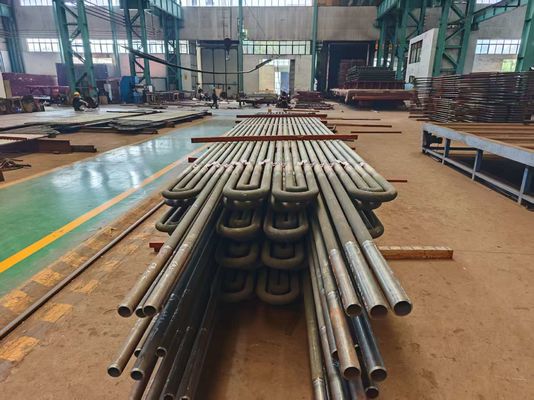

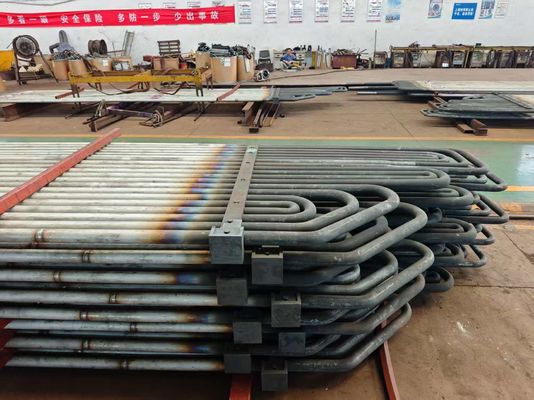

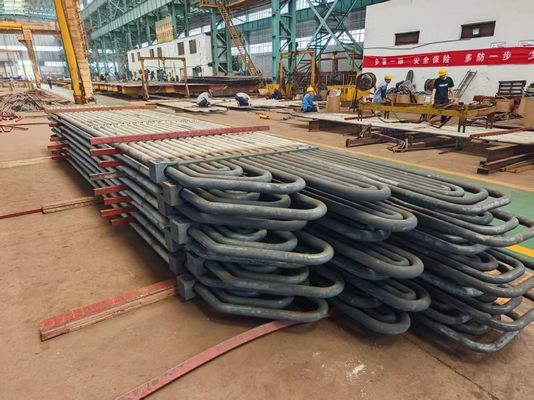

أنبوب سيربنتين عالي الضغط معتمد من قبل ASME للفكرة الاقتصادية
Product Details
| المواد: | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب | نطاق الضغط: | ما يصل إلى 5000 رطل / بوصة مربعة |
|---|---|---|---|
| اللون: | مخصصة | الشكل: | الانحناء ، مستقيم ، ملف ، أنبوب ثعبان |
| تطبيق: | غلايات ومبادل حراري ، طاقة ، بتروكيماويات ، نووي | التطوير التنظيمي: | 1.5 إلى 1500 ملم |
| إبراز |
لفائف الاقتصادية المعتمدة من قبل ASME,أنبوب السرپنتين في المرجل الصناعي,لفائف الوقود عالية الضغط |
||
Product Description
أنبوب سيربنتين عالي الضغط معتمد من قبل ASME للفكرة الاقتصادية
ما هي المشاكل التي يمكن أن تحدث في أنابيب الأفعى؟
الاهتزازات الناجمة عن التدفق، والآكل التآكل، والإجهاد الحراري التشقق.
مقدمة المنتج
هوا دونغ تكنولوجيا الطاقةتتعامل مع الصلب المقاوم للصدأ الأوستنيتي والصلب المقاوم للنيكل (Hastelloy ، Monel ، Inconel ، Incoloy) والأنابيب والأنابيب التي يتم لحامها منذ أكثر من 35 عامًا ،كل عام بيع أكثر من 50000 طن من الأنابيب والأنابيب الصلبةعملائنا يغطيون أكثر من 45 دولة مثل إيطاليا، المملكة المتحدة، ألمانيا، الولايات المتحدة الأمريكية، كندا، تشيلي، كولومبيا، المملكة العربية السعودية، روسيا، كوريا، سنغافورة، النمساوية، بولندا، فرنسا وشركتنا الفرعية والمصنع تمت الموافقة عليها من قبل:أيه بي إس، دي إن في، جي إل، بي في، بي دي 97/23/EC، AD2000-WO، غوست 9941-81، سي سي إس، تي إس، سي إن سي، أيزو 9001-2008، أيزو 14001-2004.
أنبوب U Bendتستخدم على نطاق واسع في أنظمة مبادلة الحرارة.
الأنابيب الفولاذية بدون مسام والأنابيب الفولاذية غير المطاطية ذات الانحناء U ضرورية في المجالات المهمة والاستراتيجية والحرجة -- الغلاية، ومبادل الحرارة، بناء الآلات النووية والبتروكيماوية.
هوا دونغ تكنولوجيا الطاقة بدأت في إنتاج الأنبوب الأفعى منذ عام 1985، وحتى الآن قدمت بالفعل أكثر من
300،000 طن من أنابيب الأفعى الفولاذية إلى أكثر من 30 دولة.
الصف الحديدي:
| فيرريت | أوستينيت | مزدوج | سوبر دوبلكس | السبائك الني | التيتانيوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
(جري)2 |
يمكن إنتاج أنابيب من السبائك الأخرى والفولاذ حسب الاتفاق.
أنبوب U-Bend يتوافق مع المعايير التالية:
1.ASTM A688/ASME SA688
2.ASTM A803/ASME SA803
3.ASTM A556/ASME SA556
المتطلبات التقنية:
المواصفات القياسية للأنابيب المستقيمة للإنحناء:
ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269، الخ
العلامة:قبل الانحناء بواسطة آلة العلامة على طول الأنابيب (الجزء المنحني بعد الحرارة)
المعالجة بدون وضع علامة)
ملاحظة:العلامة ممكنة أيضا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء U.
أنابيب U-Bend:
- TEMA RCB 2.31 معيار جمعية مصنعي المبادلات الأنبوبية (9th Edition).
- ASTM A688/ASME SA688 المواصفات القياسية للأنابيب المطوية المقاومة للتآكل الأوستيني
فولاذ مصمم لخلاطات المياه الغذائية
-ASTM B163/ASME SA163 المتطلبات التقنية القياسية للأنابيب من النيكل
المكثفات ومبادلات الحرارة
-مواصفات العميل
نصف قطر الانحناء:من 1.5*OD ((قطر خارج) إلى 1500mm
عند طلب أنابيب ذات نصف قطرها أقل أو تساوي 1.5 *OD ، من الضروري أن تتفق على دقة الهندسة.
الحد الأقصى لطول الأنابيب المستقيمة: ((قبل الانحناء): 35000 ملم.
طول الساق:الحد الأدنى 1 متر، ماكس 16500 مم (لماكس R=1500mm)
ملاحظة:أحجام أخرى متوفرة عند الاتفاق
المعالجة الحرارية:التخفيف من الإجهاد بعد الانحناء (منطقة الانحناء بالإضافة إلى 300 ملم لكل ساق).
الاختبار الهيدروستاتيكي بعد ثني U: ضغط الاختبار القصوى 600 بار، غمر 10 ثانية مع
مياه غير ماديّة، تنظيف الهواء المضغوط بعد الاختبار المائيّ.
التعبئة: في الصناديق الخشبية القوية القابلة للنقل
كل أنبوب طول، نصف قطر، قطر، وفقا لمتطلبات PO وكذلك مغلفة في البولي إيثيلين
الأفلام مع أغطية بلاستيكية ناعمة على طرفي الأنابيب.
اختبارات إضافية:بالإضافة إلى الاختبارات المذكورة أعلاه، نقوم أيضًا بإجراء اختبارات إضافية على المنتجات المصنعة.
|
·اختبار التيار الدوري ·اختبار O.P ·اختبار الأشعة |
·اختبار التآكل ·الاختبارات الدقيقة ·الاختبار الكلي |
·اختبار IGC ·اختبار بالموجات فوق الصوتية ·اختبار اختراق السائل |
بعض اختبارات الجودة التي نقوم بها تشمل:
| اختبار التآكل | يتم تنفيذها فقط عند طلب خاص من العميل |
| التحليل الكيميائي | اختبار تم وفقا لمعايير الجودة المطلوبة |
| الاختبار المدمر / الميكانيكي | الشدّة. الصلابة. التسطيح. الشعلة. الشبكة. |
| اختبارات الانحناء العكسي و Re. flat | تم تنفيذها في الامتثال الكامل للمعايير ذات الصلة ومعايير ASTM A-450 و A-530 ، والتي تضمن التوسع الخالي من المشاكل واللحام والاستخدام في نهاية العملاء |
| اختبار التيار الدوري | يتم القيام به للكشف عن التجانس في تحت السطح باستخدام نظام اختبار علامة العيب الرقمية |
| الاختبار الهيدروستاتيكي | الاختبار الهيدروستاتيكي 100٪ نفذت وفقا لمعايير ASTM-A 450 للتحقق من تسرب الأنابيب، وأكبر ضغط يمكننا تحمل 20Mpa / 7s. |
| اختبار الضغط في الهواء | للتحقق من أي دليل على تسرب الهواء |
| التفتيش البصري | بعد السلبية كل طول واحد من الأنابيب والأنابيب تخضع لفحص بصري شامل من قبل الموظفين المدربين للكشف عن عيوب السطح وغيرها من العيوب |
