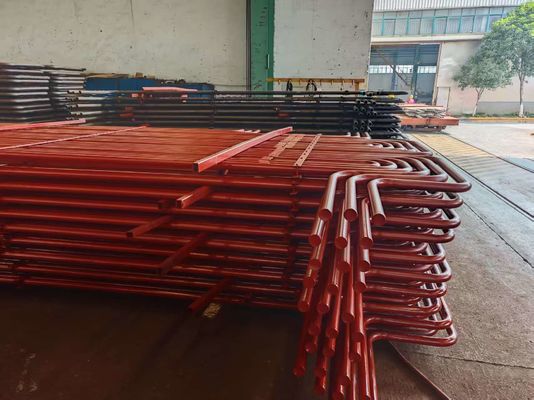

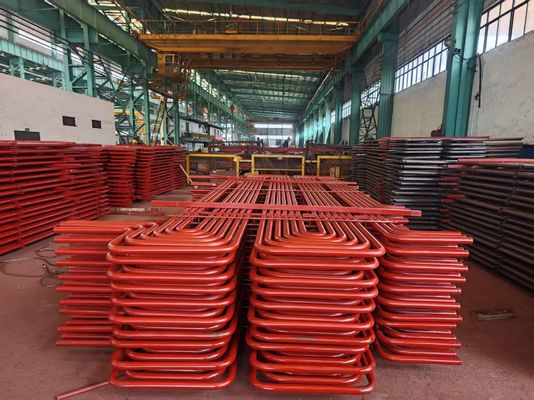

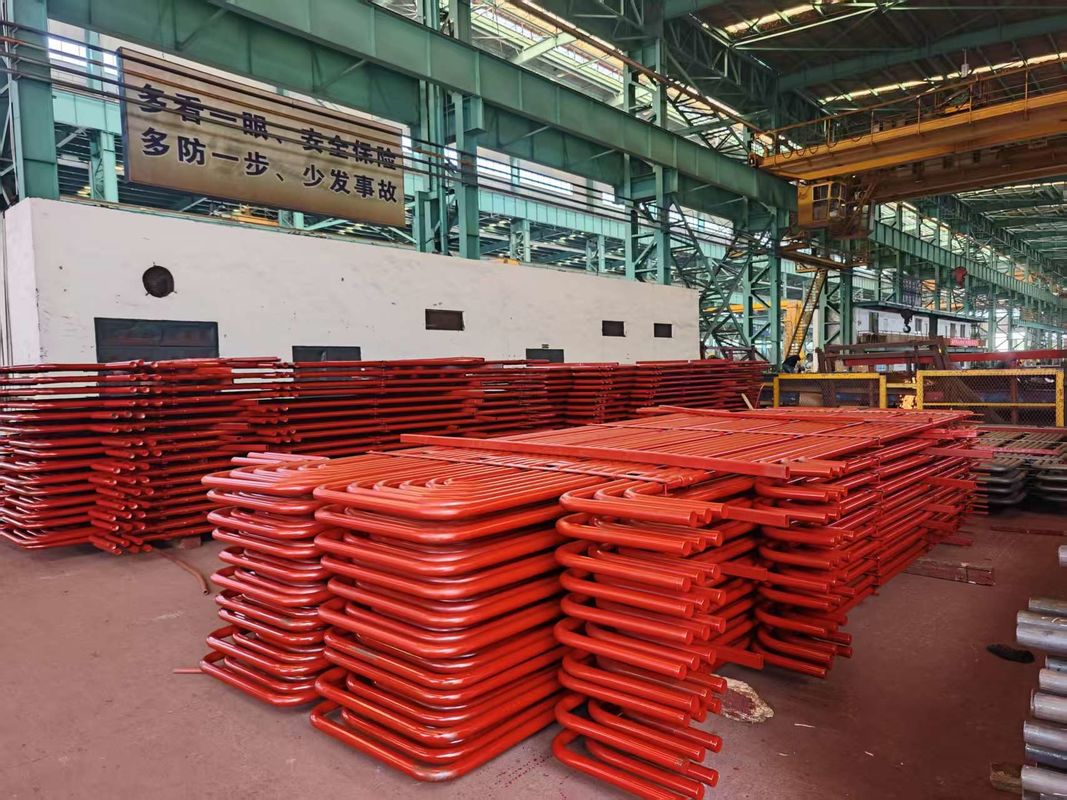

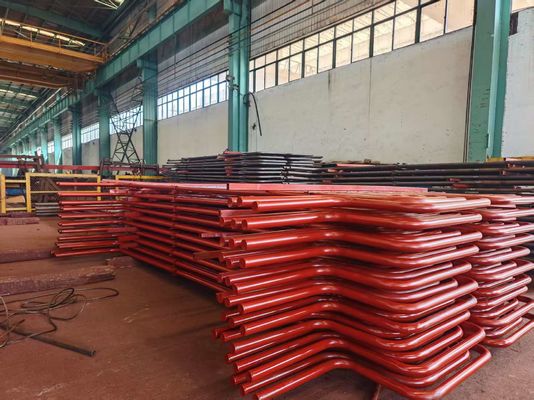

أنبوب متعرج ASME SA192 لثني ملفات السخان الفائق بمواصفات مخصصة
Product Details
| المواد: | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب | اللون: | قابلة للتخصيص |
|---|---|---|---|
| الشكل: | الانحناء ، مستقيم ، ملف ، أنبوب ثعبان | تطبيق: | غلايات ومبادل حراري ، طاقة ، بتروكيماويات ، نووي |
| التطوير التنظيمي: | 1.5 إلى 1500 ملم | التشطيب: | المُحَمَّل، المُحَمَّل |
| إبراز |
أنبوب متعرج ASME SA192,أنبوب ثني ملف السخان المفرط,مواصفات الأنبوب المتعرج المخصصة |
||
Product Description
ASME SA192 أنبوب متعرج لملف السخان الفائق مع مواصفات مخصصة
ما هي المواد المستخدمة للأنابيب المتعرجة؟
عادةً ما تكون سبائك الكربون الصلب أو الفولاذ المقاوم للصدأ أو سبائك النحاس اعتمادًا على التطبيق.
المتطلبات الفنية:
المواصفات القياسية للأنابيب المستقيمة للانحناء:
ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269، إلخ.
التعليم:قبل الانحناء عن طريق آلة التعليم في جميع أنحاء طول الأنبوب (القسم المنحني بعد المعالجة الحرارية بدون تعليم)
ملاحظة: التعليم ممكن أيضًا بعد الانحناء على الأجزاء المستقيمة من أنبوب U-Bending.
أنابيب U-Bend:
- معيار TEMA RCB 2.31 لجمعية مصنعي المبادلات الأنبوبية (الإصدار التاسع).
-ASTM A688 / ASME SA688 المواصفات القياسية للأنابيب الملحومة من درجة الفولاذ المقاوم للتآكل الأوستنيتي المصممة لغلايات مياه التغذية.
-ASTM B163 / ASME SA163 المتطلبات الفنية القياسية لأنابيب النيكل وسبائك النيكل للمكثفات والمبادلات الحرارية.
- مواصفات العميل.
نصف قطر الانحناء: من 1.5 * OD (القطر الخارجي) إلى 1500 مم
عند طلب الأنابيب بنصف قطر أقل من أو يساوي 1.5 * OD، من الضروري الموافقة على دقة الهندسة.
الطول الأقصى للأنابيب المستقيمة: (قبل الانحناء): 35000 مم.
طول الساق: دقيقة 1 متر، كحد أقصى. 16500 مم (لحد أقصى R = 1500 مم)
ملاحظة: تتوفر أحجام أخرى بناءً على الاتفاق.
المعالجة الحرارية: تخفيف الإجهاد بعد U-Bending (منطقة الانحناء بالإضافة إلى 300 مم لكل ساق).
اختبار هيدروستاتيكي بعد U Bending: أقصى ضغط اختبار 600 بار، نقع 10 ثوانٍ مع
ماء منزوع المعادن. تنظيف الهواء المضغوط بعد الاختبار الهيدروستاتيكي.
التعبئة والتغليف: في صناديق خشبية قوية صالحة للنقل ومُعالجة مسبقًا بالأبعاد المقابلة لـ
كل طول أنبوب، ونصف قطر، وقطر، وفقًا لمتطلبات PO بالإضافة إلى تغليفها في البولي إيثيلين
أفلام مع أغطية بلاستيكية ناعمة على كلا طرفي الأنبوب.
الـأنبوب متعرجيتوافق مع المعايير التالية:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
تتضمن بعض اختبارات الجودة التي نجريها ما يلي:
| اختبار التآكل | يتم إجراؤه فقط عندما يطلبه العميل على وجه التحديد |
| التحليل الكيميائي | يتم الاختبار وفقًا لمعايير الجودة المطلوبة |
| الاختبار المدمر / الميكانيكي | الشد | الصلابة | التسطيح | الشفة | شفة |
| اختبارات الانحناء العكسي وإعادة الاختبار المسطح | يتم إجراؤها بما يتوافق التام مع المعايير ذات الصلة ومعايير ASTM A-450 و A-530، مما يضمن التمدد واللحام والاستخدام الخالي من المتاعب في نهاية العملاء |
| اختبار التيار الدوامي | يتم إجراؤه للكشف عن التجانسات في السطح السفلي باستخدام نظام اختبار العلامات الرقمية |
| الاختبار الهيدروستاتيكي | يتم إجراء اختبار هيدروستاتيكي بنسبة 100٪ وفقًا لمعايير ASTM-A 450 للتحقق من تسرب الأنبوب، وأكبر ضغط يمكننا دعمه هو 20 ميجا باسكال / 7 ثوانٍ. |
| اختبار الهواء تحت الضغط | للتحقق من أي دليل على تسرب الهواء |
| الفحص البصري | بعد التخميل، يخضع كل طول من الأنابيب والأنابيب لفحص بصري شامل من قبل موظفين مدربين للكشف عن عيوب السطح والعيوب الأخرى |
درجة الفولاذ:
| الفريت | الأوستنيت | دوبلكس | سوبر دوبلكس | سبائك النيكل | التيتانيوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304L TP316 / 316L TP316Ti TP317 / 317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
يمكن إنتاج أنابيب من سبائك ودرجات فولاذية أخرى بناءً على الاتفاق.
الاختبار التكميلي:بصرف النظر عن الاختبارات المذكورة أعلاه، فإننا نجري أيضًا اختبارات تكميلية على المنتجات المصنعة. تشمل الاختبارات التي يتم إجراؤها بموجب هذا:
|
· اختبار التيار الدوامي · اختبار O.P · اختبار التصوير الشعاعي |
· اختبار التآكل · الاختبار الجزئي · الاختبار الكلي |
· اختبار IGC · الاختبار بالموجات فوق الصوتية · اختبار الاختراق السائل |
بدأت شركة Hua Dong Energy Technology في إنتاج الأنابيب المتعرجة منذ عام 1985، وحتى الآن قامت بالفعل بتوريد أكثر من 300000 طن من أنابيب الصلب المتعرجة إلى أكثر من 30 دولة.
تتعامل شركة Hua Dong Energy Technology مع الفولاذ المقاوم للصدأ الأوستنيتي وسبائك النيكل الصلب (Hastelloy و Monel و Inconel و Incoloy) والأنابيب والأنابيب الملحومة بالفعل لأكثر من 35 عامًا، وتبيع كل عام أكثر من 50000 طن من الأنابيب والأنابيب الفولاذية. يغطي عملاؤنا بالفعل أكثر من 45 دولة، مثل إيطاليا والمملكة المتحدة وألمانيا والولايات المتحدة الأمريكية وكندا وتشيلي وكولومبيا والمملكة العربية السعودية وروسيا وكوريا وسنغافورة وأستراليا وبولندا وفرنسا .... وقد تمت الموافقة بالفعل على شركة فرع مجموعتنا والمصنع من قبل: ABS و DNV و GL و BV و PED 97/23 / EC و AD2000-WO و GOST9941-81 و CCS و TS و CNNC و ISO9001 و ISO 14001.
