شركة Zhangjiagang Hua Dong Energy Technology Co.، Ltd.
المبيعات والدعم الفنى:

|
| مكان المنشأ: | الصين (البر الرئيسي) |
| اسم العلامة التجارية: | HDT |
| إصدار الشهادات: | ASME, TUV, SGS, ABS, PED, ISO9001, Grade A |
| رقم الموديل: | HDT-ST001 |
| الحد الأدنى لكمية: | 50 طن |
|---|---|
| الأسعار: | 800 - 9000 USD / ton |
| تفاصيل التغليف: | التعبئة صالحة للإبحار للتصدير |
| وقت التسليم: | 60-75 يومًا |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | حوالي 1000 طن / شهر |
| Material: | Stainless steel, carbon steel, alloy steel | Certificate: | ASME, TUV, SGS, CE, GRADE A, ISO9001 |
|---|---|---|---|
| Color: | Customized | Shape: | U Bend , Straight ,Coil, Snake Tube |
| Application: | boiler&heat exchanger, energy, petrochemical, nuclear | Wall Thickness: | Customized |
| إبراز: | أنابيب السربنتين لاسترداد الحرارة,أنابيب الحبل ذات الكفاءة العالية لاسترداد الحرارة,أنابيب ثعبانية عالية الكفاءة,High Efficiency Heat Recovery Serpentine Tubes,High Efficiency Serpentine Tubes |
||

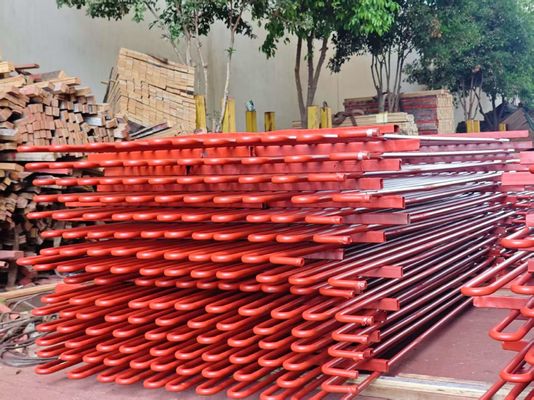

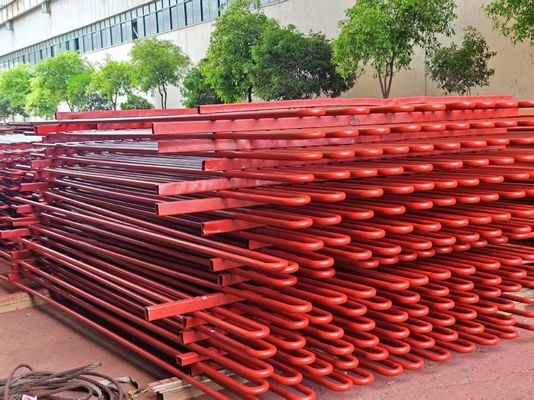

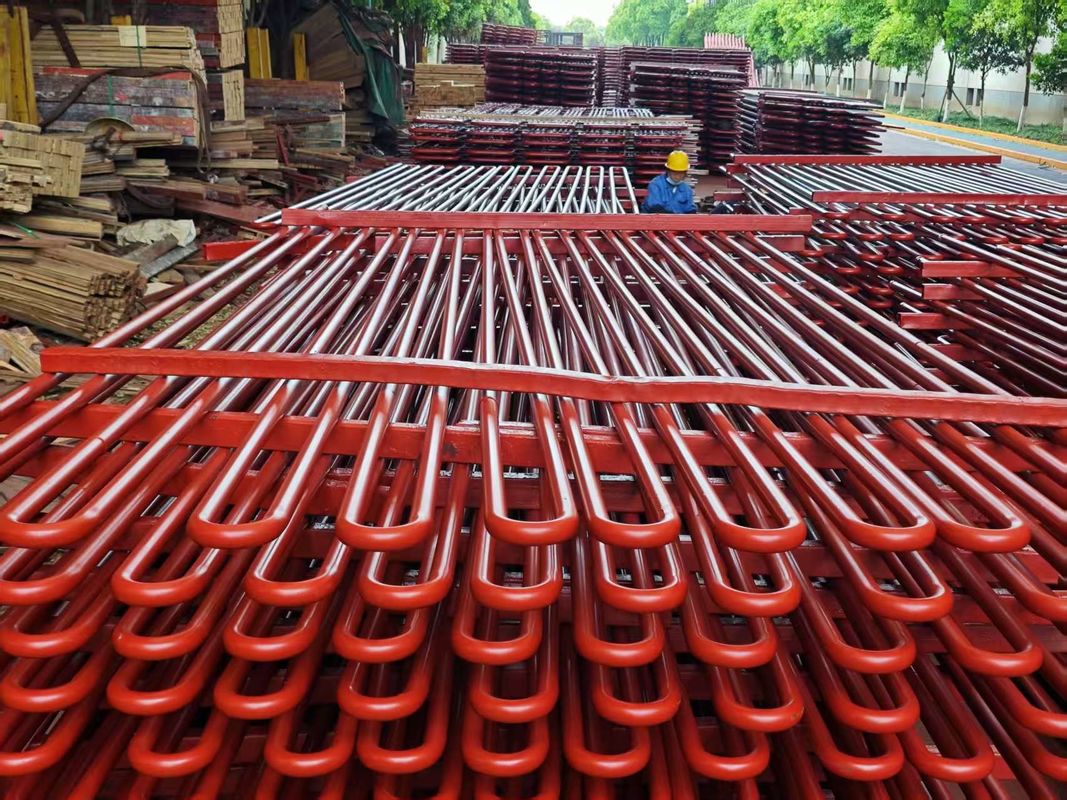

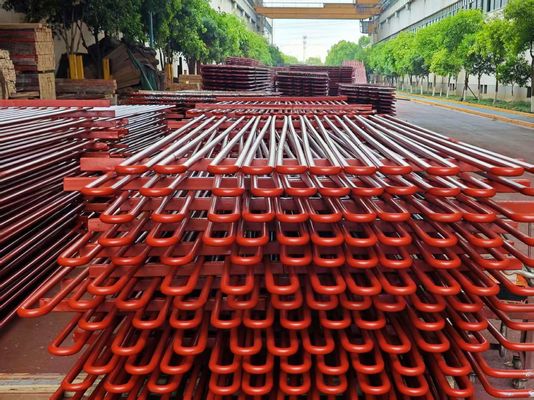

أنابيب ثعبانية عالية الكفاءة لاسترداد الحرارة
ما هو أنبوب (سيربينتين) ؟
أنبوب السريبان هو أنبوب معدني أو بلاستيكي منحني يشبه شكل الثعبان ، يستخدم لنقل الحرارة أو نقل السوائل بكفاءة.
بعض اختبارات الجودة التي نقوم بها تشمل:
| اختبار التآكل | يتم تنفيذها فقط عند طلب خاص من العميل |
| التحليل الكيميائي | اختبار تم وفقا لمعايير الجودة المطلوبة |
| الاختبار المدمر / الميكانيكي | الشدّة. الصلابة. التسطيح. الشعلة. الشبكة. |
| اختبارات الانحناء العكسي و Re. flat | تم تنفيذها في الامتثال الكامل للمعايير ذات الصلة ومعايير ASTM A-450 و A-530 ، والتي تضمن التوسع الخالي من المشاكل واللحام والاستخدام في نهاية العملاء |
| اختبار التيار الدوري | يتم القيام به للكشف عن التجانس في تحت السطح باستخدام نظام اختبار علامة العيب الرقمية |
| الاختبار الهيدروستاتيكي | الاختبار الهيدروستاتيكي 100٪ نفذت وفقا لمعايير ASTM-A 450 للتحقق من تسرب الأنابيب، وأكبر ضغط يمكننا تحمل 20Mpa / 7s. |
| اختبار الضغط في الهواء | للتحقق من أي دليل على تسرب الهواء |
| التفتيش البصري | بعد السلبية كل طول واحد من الأنابيب والأنابيب تخضع لفحص بصري شامل من قبل الموظفين المدربين للكشف عن عيوب السطح وغيرها من العيوب |
اختبارات إضافية:بالإضافة إلى الاختبارات المذكورة أعلاه، نقوم أيضًا بإجراء اختبارات إضافية على المنتجات المصنعة.
|
·اختبار التيار الدوري ·اختبار O.P ·اختبار الأشعة |
·اختبار التآكل ·الاختبارات الدقيقة ·الاختبار الكلي |
·اختبار IGC ·اختبار بالموجات فوق الصوتية ·اختبار اختراق السائل |
مقدمة المنتج
أنبوب U-Bend يتوافق مع المعايير التالية:
1.ASTM A688/ASME SA688
2.ASTM A803/ASME SA803
3.ASTM A556/ASME SA556
الصف الحديدي:
| فيرريت | أوستينيت | مزدوج | سوبر دوبلكس | السبائك الني | التيتانيوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
(جري)2 |
يمكن إنتاج أنابيب من السبائك الأخرى والفولاذ حسب الاتفاق.
المتطلبات التقنية:
المواصفات القياسية للأنابيب المستقيمة للإنحناء:
ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269، الخ
العلامة:قبل الانحناء بواسطة آلة العلامة على طول الأنابيب (الجزء المنحني بعد الحرارة)
المعالجة بدون وضع علامة)
ملاحظة:العلامة ممكنة أيضا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء U.
أنابيب U-Bend:
- TEMA RCB 2.31 معيار جمعية مصنعي المبادلات الأنبوبية (9th Edition).
- ASTM A688/ASME SA688 المواصفات القياسية للأنابيب المطوية المقاومة للتآكل الأوستيني
فولاذ مصمم لخلاطات المياه الغذائية
-ASTM B163/ASME SA163 المتطلبات التقنية القياسية للأنابيب من النيكل
المكثفات ومبادلات الحرارة
-مواصفات العميل
نصف قطر الانحناء:من 1.5*OD ((قطر خارج) إلى 1500mm
عند طلب أنابيب ذات نصف قطرها أقل أو تساوي 1.5 *OD ، من الضروري أن تتفق على دقة الهندسة.
الحد الأقصى لطول الأنابيب المستقيمة: ((قبل الانحناء): 35000 ملم.
طول الساق:الحد الأدنى 1 متر، ماكس 16500 مم (لماكس R=1500mm)
ملاحظة:أحجام أخرى متوفرة عند الاتفاق
المعالجة الحرارية:التخفيف من الإجهاد بعد الانحناء (منطقة الانحناء بالإضافة إلى 300 ملم لكل ساق).
الاختبار الهيدروستاتيكي بعد ثني U: ضغط الاختبار القصوى 600 بار، غمر 10 ثانية مع
مياه غير ماديّة، تنظيف الهواء المضغوط بعد الاختبار المائيّ.
التعبئة: في الصناديق الخشبية القوية القابلة للنقل
كل أنبوب طول، نصف قطر، قطر، وفقا لمتطلبات PO وكذلك مغلفة في البولي إيثيلين
الأفلام مع أغطية بلاستيكية ناعمة على طرفي الأنابيب.
