إضافة منطقة تبادل الحرارة وتقليل أنبوب رقم H أنبوب النوع المكشوف لتحسين الكفاءة
Product Details
| المواد: | سبائك ، الفولاذ المقاوم للصدأ ، الكربون الصلب | اللون: | مخصصة |
|---|---|---|---|
| الحزمة: | حالة خشبية مع إطار فولاذي ، في حزم ، إلخ. | الميناء: | شنغهاي |
| الضمان: | سنة واحدة | كفاءة نقل الحرارة: | كفاءة عالية |
| التطبيق: | سخان مياه | النوع: | أنبوب الزعانف، أنبوب مبادل الحرارة، دوامة |
| إبراز |
إضافة منطقة تبادل الحرارة الأنابيب المطاطية,الأنابيب ذات الأجنحة من النوع H,تقليل عدد الأنابيب الأنابيب المزدوجة |
||
Product Description
إضافة منطقة تبادل الحرارة وتقليل أنبوب رقم H أنبوب النوع المكشوف لتحسين الكفاءة
وصف المنتج

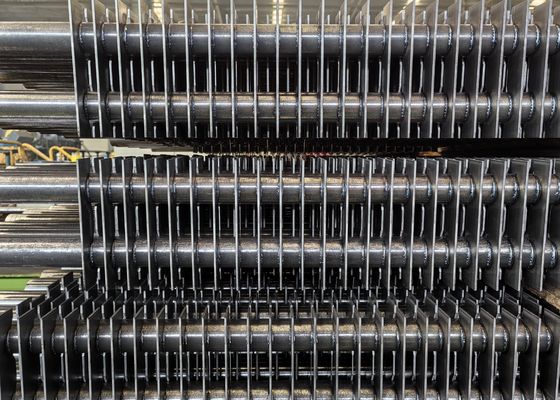

الأنابيب ذات الأجنحة من النوع H هي عنصر مبادل حرارة مقوى تم ترتيبها في ذيل مدخن النظام من أجل استرداد حرارة النفايات من غلايات محطات الطاقة ، الغلايات الصناعية ،الأفران الصناعيةمن حيث التصميم الهيكلي ، يستخدم أنبوب H-type المزدوج هيكلًا منفصلًا للأجزاء المعرضة للرماد في الأنابيب ،الذي يتغلب على أوجه القصور في أنبوب الزعانف الحلزوني الذي يسهل تراكم الغبار، وقاوة الرماد، والغاز، وهو منتج محسّن من أنبوب الزعانف الحلزوني. بالإضافة إلى ذلك، تشكل أضلاع أنبوب الزعانف هيكلًا للشعاع،وتحت تأثير تدفق الهواء النبض، الضلوع تهتز لتكون أكثر ملاءمة لعلاج تلوين الرماد.
المزايا
1إضافة منطقة تبادل الحرارة وتقليل عدد الأنابيب، وكذلك زيادة منطقة قسم تدفق الدخان للحد من سرعة الدخان والتكسير.
2يمكن تصميم أنبوب ذو زعانف من النوع H لتكون أنبوب ذو زعانف من النوع H مزدوج ، صلابة عالية لتناسب صف أنبوب طويل.
3- إقتصادي ذو زعانف من النوع H تم ترتيبها في خط لجعلها مساحة في العديد من المناطق الصغيرة، متوسط تدفق الهواء للحد من الاحتكاك.
4مع قناة مستقيمة للحصول على أفضل تأثير رماد.
5الهيكل المدمج لتقليل الوزن وتقليل تكلفة التصنيع.
البناء
1تتكون أجهزة مبادلة الحرارة ذات الأنبوبات المزدوجة من مجموعة من الأنبوبات ذات القشرة والأسطوانات.
2تستخدم الأجنحة لزيادة مساحة السطح الفعالة لأنابيب المبادل الحراري.
3يتم استخدام الأنابيب المزدوجة عندما يكون معامل نقل الحرارة على الجانب الخارجي من الأنابيب أقل بكثير من ذلك على الجانب الداخلي، مثل نقل الحرارة من سائل إلى غاز، بخار إلى غاز،مثل مبادلة الحرارة من البخار إلى الهواء، المبادل الحراري للسائل إلى الهواء، عندما تكون هناك حاجة إلى سطح تمدد على جانب واحد فقط من السائل أو عندما يكون الضغط التشغيلي بحاجة إلى احتواء على جانب واحد من السائل.
المعلم التقني
الهواء المتوسط، غاز الدخان، الزيت الحراري، الماء، المالح، المبرد، الخ
درجة حرارة المبادل الحراري القياسية إلى 560 درجة مئوية بواسطة مواد خاصة يمكن أن تكون أعلى
مواد الأنابيب من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو السبائك أو المواد الخاصة
مواد الأضلاع الفولاذ الكربوني، الفولاذ المقاوم للصدأ، المعادن غير الحديدية، السبائك أو المواد الخاصة
العزل الحراري ومعالجة السطح وفقًا لمواصفات العملاء
الخصائص
1يمكن تصميم جسم المعدات إلى العديد من الوحدات لضمان التشغيل المستقر على المدى الطويل ؛
2هيكل مضغوط الذي يمكن أن تكبر منطقة تبادل الحرارة من أجل إضافة منطقة نقل الحرارة وانخفاض التسرب
3تحسين كفاءة نقل الحرارة
4ترتيب الهيكل: في خط أو ترتيب متدرج
1يمكن تعديل منتجاتنا وفقا لاحتياجات عملائنا والوضع.
2.نحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. HD BOILER قد أكملت أيضا أنظمة ضمان جودة المنتج المستقلة.
3إنتاج أنابيب H-fin لها كفاءة عالية في نقل الحرارة ، ولديها مقاومة غازات الدخان ومصممة للمساحة الصغيرة.
المواصفات
| مادة الأنبوب الأساسي | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب، سبيكة النحاس، الألومنيوم ، SA179 | ||
| مادة الزعانف | الألومنيوم، سبيكة النحاس، الفولاذ المقاوم للصدأ، الفولاذ الكربوني | ||
| المعيار | ASME SA213/ASTM؛ ASME EA 106، ASME SA178، ASTM B1111 | ||
| عمق الزعانف | 0.5-3ملم | ||
| أنبوب قاعدة مفرط | 12.7-18ملم | ||
| الزعانف لكل بوصة | 8-20أرقام (حسب طلب العميل) | ||
| متطلبات الاختبار | اختبار الخصائص الفيزيائية، تحليل التكوين الكيميائي، اختبار غير مدمر، وغيرها من التفتيش والاختبار حسب متطلبات العميل. | ||
| التطبيق | المبرد الهوائي، المبرد الهوائي الشحن، المكثف، البخار، المبرد السائل، المبرد الغازي، المبرد الزيتي، المشعّل، التبريد، البخار إلى تبادل الحرارة الهوائية، سوبر حرارة الخ | ||
