عالية الأداء نقل الحرارة المرجل زعنفة أنبوب مسنن لولبية المشعاع كفاءة مخصصة
Product Details
| مواد: | الكربون الصلب / سبائك الصلب / الفولاذ المقاوم للصدأ | مجموعة من التطبيقات: | التبادل الحراري |
|---|---|---|---|
| حجم الغبار: | القليل من الغبار | حالة: | جديد |
| تخصيص: | حسب الطلب | التعبئة: | حزمة إطار الحديد |
| إبراز |
أنبوب زعنفة لولبية مسننة,مشعاع أنبوب زعنفة لولبية للغلاية,أنبوب زعنفة عالي الأداء لنقل الحرارة |
||
Product Description
عالية الأداء نقل الحرارة مسنن زعنفة لولبية مشعاع أنبوب التخصيص كفاءة

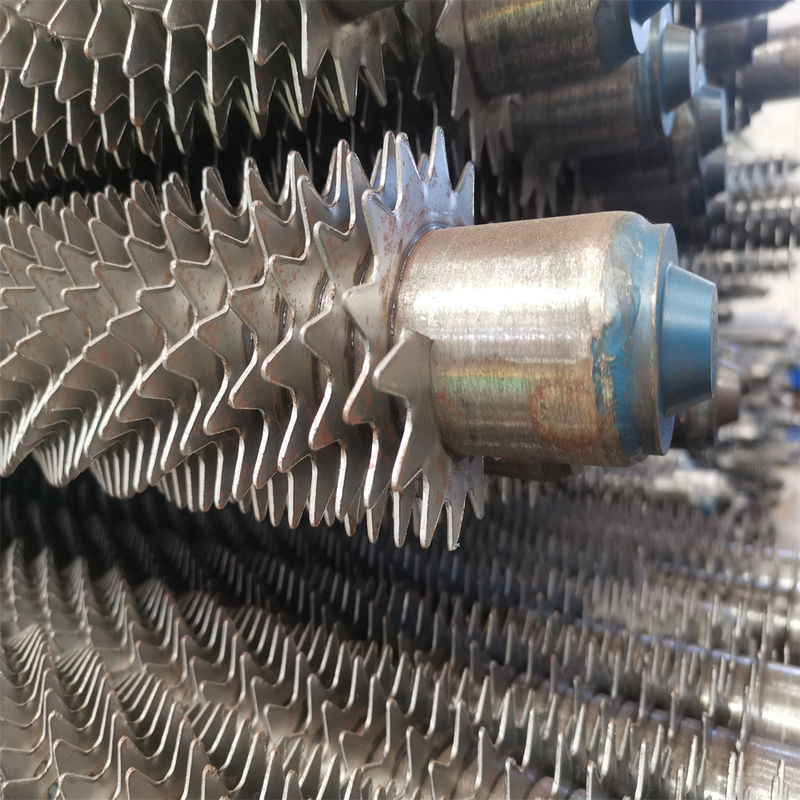

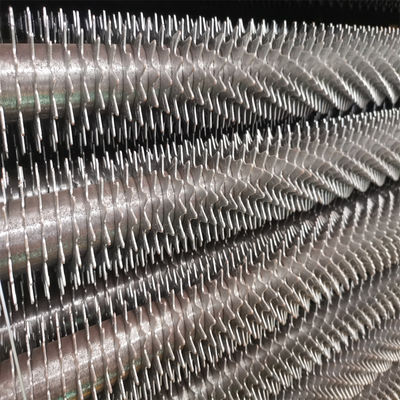

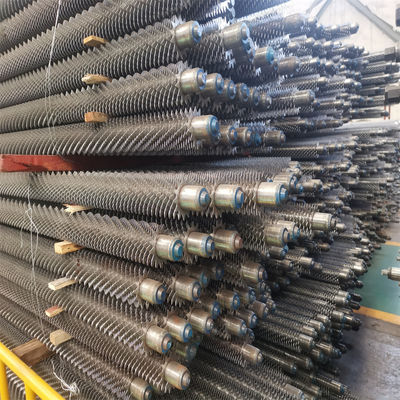

وصف أنبوب زعنفة لولبية مسننة
الأنبوب ذو الزعانف الحلزونية المسننة عبارة عن سطح ممتد ذو شكل خاص تم تطويره على أساس أنبوب ذو زعانف حلزونية.تشبه عملية التصنيع الخاصة بها عملية الأنبوب ذي الزعانف الملحومة ذات التردد العالي ، ولكن الاختلاف هو أنه يجب قطع فجوة الشريط قبل لف الأنبوب ذي الزعانف الحلزونية المسننة.عند اللف ، يتم فصل الجزء المقطوع بشكل طبيعي ، مما يشكل شكل ترس.على تقنية اللحام ذات الزعانف الحلزونية عالية التردد ، لا تبسط تقنية لف اللولب إلى حد كبير (التشوه) فحسب ، بل إنها تتحد مع قوة ضيقة وعالية وصدمة حرارية وصدمة ميكانيكية ، والأداء الحراري جيد ، وفقدان تدفق صغير ، وأداء قوي لمقاومة التآكل ، ولها انتشار كبير السطح ، في حالة باردة وساخنة لفترة طويلة ليس من السهل تشويهه ، وعمر العمل الطويل ، أيضًا بسبب تدمير طبقة حدود التدفق وانتقال الحرارة المكثف.تم استخدام هذه الزعنفة المسننة على نطاق واسع في مكيفات الهواء ومقتصدات الغلايات.
مساحة مدمجة وتكلفة منخفضة
مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.
يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.
تقليل تكلفة المقتصد والغلاية المتكاملة.
تقليل المقاومة الجانبية للدخان
تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.
مزايا
1. مقاومة جيدة للتآكل
يرجع التآكل بشكل أساسي إلى تأثير تأثير القطع الرمادية على الأنبوب وتأثيره.التآكل هو الأشد حول الأنبوب عند مستوى 30 درجة.عندما يكون S1 / d = S2 / d = 2 ، يكون مقدار التآكل هنا 3 أضعاف متوسط القيمة.
نظرًا لتغيير اتجاه تدفق الهواء ، فإن التآكل الأكثر شدة في الصف الثاني.عندما يكون S1 / d = S2 / d = 2 ، يكون الصف الثاني ضعف تآكل الصف الأول ، ويكون تآكل الصف التالي بشكل عام أعلى بنسبة 30٪ إلى 40٪ من الصف الأول.
ترتيب الصف الأول هو نفس ترتيب الصف الأول في التسلسل. في ظل نفس الظروف ، يكون الحد الأقصى للتآكل لحزمة الأنبوب الطولي 3-4 مرات أقل من حزمة الأنبوب المتعرج.
تتناسب سرعة تآكل الأنبوب بشكل مباشر مع معامل عدم الانتظام لسرعة غاز المداخن KV3.33 ، وتتناسب طرديًا مع معامل عدم الانتظام لتركيز الرماد المتطاير Ku.
يتم ترتيب موفر الأنبوب ذو الزعانف على شكل h بالتسلسل.تقسم الزعنفة على شكل حرف h المساحة إلى عدة مناطق صغيرة ولها تأثير تدفق موحد على تدفق الهواء.بالمقارنة مع موفر الأنبوب البصري ، وموفر الزعنفة الحلزونية ، وموفر الزعنفة الطولي بترتيب متداخلة ، فإن عمر التآكل أعلى بمقدار 3-4 مرات في ظل الظروف الأخرى.
المثبط الجانبي لغاز المداخن يحمي جزء الانحناء.
2. تقليل تراكم الغبار
يحدث تكوين الرماد على جانبي الأنبوب الخلفي والجانبين المتجهين للريح ، ومن السهل تنظيف الأنبوب عن طريق التشويش ، ويتراكم غبار أقل على الجزء الخلفي ، أما بالنسبة لترتيب الأنابيب بالتسلسل ، نظرًا لأن تدفق الهواء ليس من السهل تنظيفه في الجزء الخلفي من الأنبوب ، يوجد تراكم أكبر للرماد في ترتيب الأنابيب بالتتابع أكثر من العمود الخطأ.
يتم لحام الزعنفة من النوع h على جانبي الأنبوب ، والتي لا تتراكم الرماد ، بينما يتدفق تدفق الهواء بشكل مستقيم ، ولا يتغير اتجاه تدفق الهواء ، ولا تتراكم الزعنفة الرماد.
يتم ترك فجوة من 4-10 في منتصف الزعنفة من النوع h ، والتي يمكن أن توجه تدفق الهواء لاكتساح زعنفة الأنبوب لتراكم الغبار.
نظرًا لأن الزاوية الحلزونية للزعنفة توجه اتجاه التدفق ، فإن تراكم الرماد في أنبوب الزعنفة يكون أكثر خطورة ، ولا يمكن استخدام الموفر الذي لا يشكل رمادًا سائبًا. تظهر العملية الميدانية أن أنبوب الزعنفة على شكل حرف h لا يتراكم الرماد ، في حين أن الزعنفة الحلزونية خطيرة.
يتكون أنبوب الزعنفة الطولي من تدفق الهواء على طول الزعنفة حيث يتم لحام الزعنفة على السطح والجزء الخلفي من الرماد المتراكم ، وتكون بعض المناطق عرضة لتراكم الغبار.
الزعنفة على شكل حرف h ، والتي تشكل قناة مستقيمة على كلا الجانبين ، لها أفضل تأثير نفخ.
3. مساحة مدمجة ومنخفضة التكلفة
مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.
يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.
تقليل تكلفة المقتصد والغلاية المتكاملة.
4. تقليل المقاومة الجانبية للدخان
تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.
| العنصر | أنبوب القاعدة OD (مم) |
سمك الأنبوب الأساسي (مم) | ارتفاع الزعنفة (مم) | سمك الزعنفة (مم) | زعنفة الملعب (مم) |
| نطاق | 25.4 مم ~ 1600 مم | 2.5 مم ~ 40 مم | 0.5 مم ~ 20.0 مم | 0.5 مم ~ 3.0 مم | 5 مم ~ 25.4 مم |
| مواد | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ | ||||
| طول | 0 <لتر 12000 | ||||
