ASME معتمد من ASME لفائف أنبوب المرجل المقتصد المضادة للتآكل
Product Details
| مواد: | الفولاذ المقاوم للصدأ والكربون الصلب وسبائك الصلب | شهادة: | ASME ، TUV ، SGS ، CE ، الدرجة A ، ISO9001 |
|---|---|---|---|
| اللون: | حسب الطلب | شكل: | يو بيند ، مستقيم ، ملف ، أنبوب ثعبان |
| طلب: | غلايات ومبادل حراري ، طاقة ، بتروكيماويات ، نووي | التطوير التنظيمي: | 1.5 إلى 1500 ملم |
| إبراز |
أنبوب الملف السربنتين المقتصد للغلاية,أنبوب الملف السربنتين المضاد للتآكل,أنبوب الملف السربنتين 1500 مم |
||
Product Description

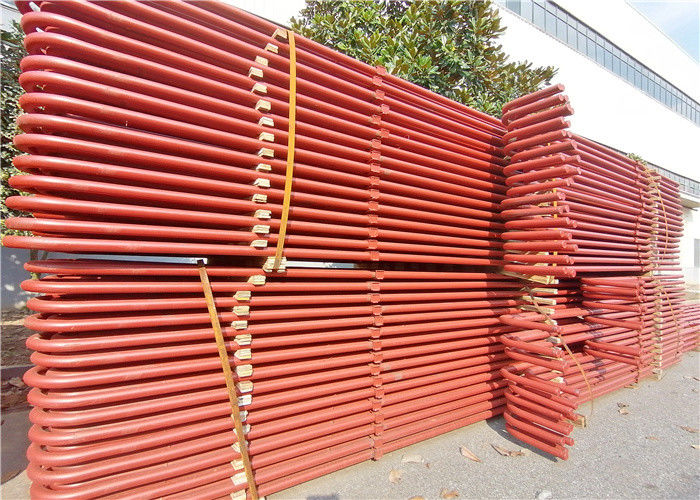

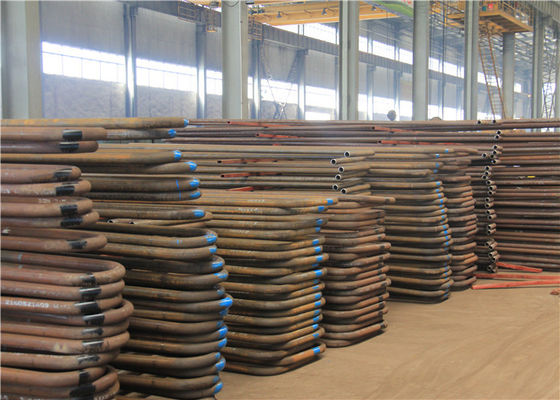

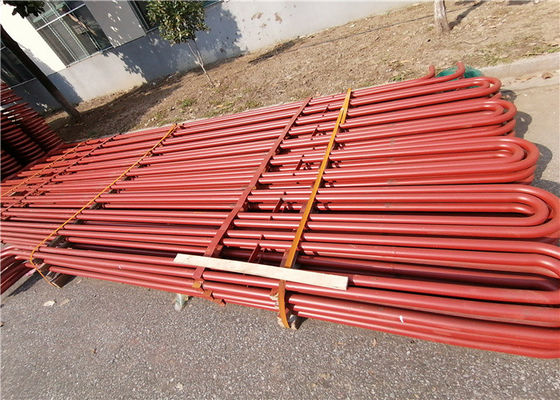

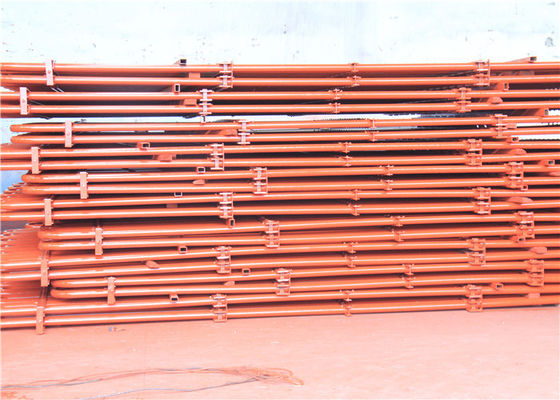

ASME المعتمد المرجل المقتصد السربنتين أنبوب لفائف المضادة للتآكل
مقدمة المنتج
مقاومة خاصة للتآكل في نقطة الندى ، ومقاومة التآكل بغاز المداخن بدرجة حرارة منخفضة ، ND Steel 09CrCuSb.
الكلور (Cl-أيون) مادة مقاومة للتآكل.الكبريت (SOx-أيون) مادة مقاومة للتآكل.
تم استخدام 09CrCuSb في الأصل في عملية تكسير البترول ، لمقاومة التآكل.
أنبوب U-Bend يتوافق مع المعايير التالية:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
درجة الصلب:
| الفريت | الأوستينيت | دوبلكس | سوبر دوبلكس | سبائك النيكل | التيتانيوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304 لتر TP316 / 316L TP316Ti TP317 / 317 لتر TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
يمكن إنتاج أنبوب من سبائك ودرجات فولاذية أخرى بالاتفاق.
متطلبات تقنية:
المواصفات القياسية للأنابيب المستقيمة للانحناء:
ASME SA 213 ؛ASME SB 163 ؛ASME A789 ، ASME SA268 ، ASME SA269 ، إلخ.
العلامات:قبل الانحناء بآلة الوسم على طول الأنبوب (قسم منحني بعد التسخين
العلاج بدون تمييز)
ملحوظة:يمكن وضع العلامات أيضًا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء على شكل حرف U.
أنابيب U- بيند:
-TEMA RCB 2.31 المعيار الخاص برابطة مصنعي المبادلات الأنبوبية (الإصدار التاسع).
- المواصفة القياسية لـASTM A688 / ASME SA688 للأنابيب الملحومة المقاومة للتآكل الأوستنيتي
درجة الصلب مصممة لمراجل مياه التغذية.
المتطلبات الفنية القياسية لأنابيب النيكل وسبائك النيكل
المكثفات والمبادلات الحرارية.
- مواصفات العميل.
نصف قطر الانحناء:من 1.5 * OD (القطر الخارجي) إلى 1500 مم
عند طلب أنابيب ذات نصف قطر أقل أو يساوي 1.5 * OD ، من الضروري الموافقة على دقة الهندسة.
أقصى طول للأنابيب المستقيمة: (قبل الانحناء): 35000 مم.
طول الساق:الحد الأدنى 1 متر ، الحد الأقصى.16500 مم (للحد الأقصى R = 1500 مم)
ملحوظة:تتوفر أحجام أخرى بناءً على الاتفاق.
المعالجة الحرارية:تخفيف الإجهاد بعد الانحناء على شكل حرف U (منطقة الانحناء بالإضافة إلى 300 مم لكل ساق).
الاختبار الهيدروستاتيكي بعد الانحناء على شكل حرف U: أقصى ضغط اختبار 600 بار ، النقع 10 ثانية.مع
المياه غير المادية.تنظيف الهواء المضغوط بعد الاختبار المائي.
التعبئة والتغليف: في صناديق خشبية قوية جديرة بالنقل مسبقة التبخير ذات أبعاد متطابقة لـ
طول كل أنبوب ، نصف قطر ، قطر ، وفقًا لمتطلبات PO وكذلك ملفوفة في البولي إيثيلين
أفلام ذات أغطية بلاستيكية ناعمة على طرفي الأنبوب.
تشمل بعض اختبارات الجودة التي نقوم بها:
| اختبار التآكل | يتم إجراؤه فقط عندما يطلب العميل ذلك بشكل خاص |
| تحليل كيميائي | تم إجراء الاختبار وفقًا لمعايير الجودة المطلوبة |
| الاختبارات التدميرية / الميكانيكية | الشد |صلابة |تسطيح |مضيئة |شفة |
| عكس الانحناء وإعادة.اختبارات مسطحة | يتم تنفيذه في الامتثال الكامل للمعايير ذات الصلة ومعايير ASTM A-450 و A-530 ، والتي تضمن توسعًا ولحامًا واستخدامًا خاليًا من المتاعب لدى العملاء |
| اختبار إيدي الحالي | تم لاكتشاف التجانس في باطن الأرض باستخدام نظام اختبار علامات الخلل الرقمي |
| الاختبار الهيدروستاتيكي | تم إجراء اختبار هيدروستاتيكي بنسبة 100٪ وفقًا لمعايير ASTM-A 450 لفحص تسرب الأنبوب ، وأكبر ضغط يمكننا دعمه 20 ميجا باسكال / 7 ثوانٍ. |
| اختبار الهواء تحت الضغط | للتحقق من أي دليل على تسرب الهواء |
| الفحص العيني | بعد التخميل ، يخضع كل طول من الأنابيب والأنابيب لفحص بصري شامل من قبل موظفين مدربين لاكتشاف العيوب السطحية والعيوب الأخرى |
الاختبار التكميلي:بصرف النظر عن الاختبارات المذكورة أعلاه ، نجري أيضًا الاختبارات التكميلية للمنتجات المصنعة.الاختبارات التي أجريت بموجب هذا تشمل:
|
·اختبار إيدي الحالي ·اختبار OP ·اختبار التصوير الشعاعي |
·اختبار التآكل ·اختبار دقيق ·اختبار الماكرو |
·اختبار IGC ·اختبار بالموجات فوق الصوتية ·اختبار السائل المخترق |
