إشعاع حراري أنبوب سربنتين غير ملحوم SA210
Product Details
| مادة: | الفولاذ المقاوم للصدأ والكربون الصلب وسبائك الصلب | شهادة: | ASME ، TUV ، SGS ، CE ، الدرجة A ، ISO9001 |
|---|---|---|---|
| شكل: | يو بيند ، مستقيم ، ملف ، أنبوب ثعبان | تطبيق: | غلايات ومبادل حراري ، طاقة ، بتروكيماويات ، نووي |
| التطوير التنظيمي: | 1.5 إلى 1500 ملم | التشطيب: | صلب ، مائل |
| إبراز |
أنبوب أنبوب سربنتين غير ملحوم,أنبوب سربنتين غير ملحوم SA210,أنبوب سربنتين للإشعاع الحراري |
||
Product Description

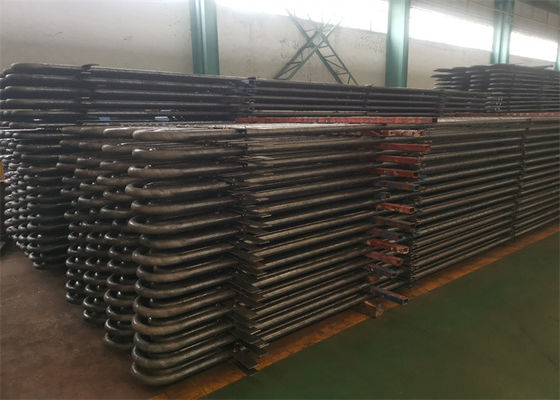

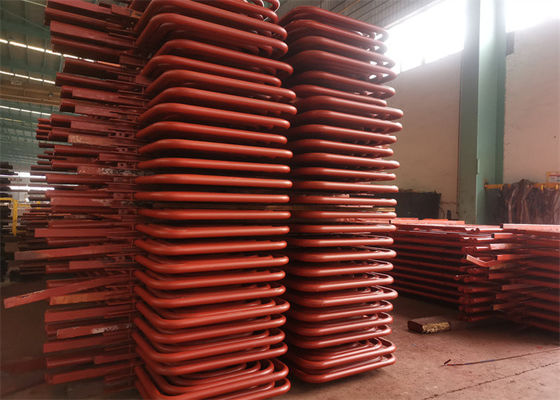

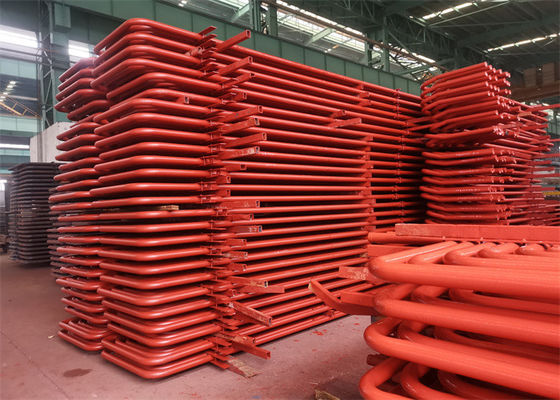

ASME SA210 سلس أنبوب السربنتين أنبوب لفائف سخان
مقدمة أنبوب اعوج
متطلبات تقنية:
المواصفات القياسية للأنابيب المستقيمة للانحناء:
ASME SA 213 ؛ASME SB 163 ؛ASME A789 ، ASME SA268 ، ASME SA269 ، إلخ.
العلامات:قبل الانحناء بآلة الوسم على طول الأنبوب بالكامل (مقطع منحني بعد المعالجة الحرارية بدون تمييز)
ملحوظة: يمكن وضع العلامات أيضًا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء على شكل حرف U.
أنابيب U- بيند:
-TEMA RCB 2.31 المعيار الخاص برابطة مصنعي المبادلات الأنبوبية (الإصدار التاسع).
- المواصفة القياسية لـASTM A688 / ASME SA688 للأنابيب الملحومة من الدرجة الفولاذية المقاومة للتآكل الأوستنيتي المصممة لمراجل مياه التغذية.
- المتطلبات الفنية القياسية لـASTM B163 / ASME SA163 لأنابيب النيكل وسبائك النيكل للمكثفات والمبادلات الحرارية.
- مواصفات العميل.
نصف قطر الانحناء: من 1.5 * OD (القطر الخارجي) إلى 1500 مم
عند طلب أنابيب ذات نصف قطر أقل أو يساوي 1.5 * OD ، من الضروري الموافقة على دقة الهندسة.
أقصى طول للأنابيب المستقيمة: (قبل الثني): 35000 مم.
طول الساق: الحد الأدنى 1 متر ، الحد الأقصى.16500 مم (للحد الأقصى R = 1500 مم)
ملاحظة: تتوفر أحجام أخرى بموجب الاتفاق.
المعالجة الحرارية: تخفيف الضغط بعد الانحناء على شكل حرف U (منطقة الانحناء زائد 300 مم لكل ساق).
الاختبار الهيدروستاتيكي بعد الانحناء على شكل U: أقصى ضغط اختبار 600 بار ، النقع 10 ثوانٍ.مع
المياه غير المادية.تنظيف الهواء المضغوط بعد الاختبار المائي.
التعبئة والتغليف: في صناديق خشبية قوية جديرة بالنقل ومبخرة مسبقًا ذات أبعاد متطابقة لـ
طول كل أنبوب ، نصف قطر ، قطر ، وفقًا لمتطلبات PO وكذلك ملفوفة في البولي إيثيلين
أفلام ذات أغطية بلاستيكية ناعمة على طرفي الأنبوب.
تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.
تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.
من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو أن رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب قيود المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.
الأنبوب اعوجالامتثال للمعايير التالية:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
درجة الصلب:
| الفريت | الأوستينيت | دوبلكس | سوبر دوبلكس | سبائك النيكل | التيتانيوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304 لتر TP316 / 316L TP316Ti TP317 / 317 لتر TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
يمكن إنتاج أنبوب من سبائك ودرجات فولاذية أخرى بالاتفاق.
تشمل بعض اختبارات الجودة التي نقوم بها:
| اختبار التآكل | يتم إجراؤه فقط عندما يطلب العميل ذلك بشكل خاص |
| تحليل كيميائي | تم إجراء الاختبار وفقًا لمعايير الجودة المطلوبة |
| الاختبارات التدميرية / الميكانيكية | الشد |صلابة |التسطيح |مضيئة |شفة |
| عكس الانحناء وإعادة.اختبارات مسطحة | يتم تنفيذه في الامتثال الكامل للمعايير ذات الصلة ومعايير ASTM A-450 و A-530 ، والتي تضمن توسعًا ولحامًا واستخدامًا خاليًا من المتاعب لدى العملاء |
| اختبار إيدي الحالي | تم لاكتشاف التجانس في باطن الأرض باستخدام نظام اختبار علامات الخلل الرقمي |
| الاختبار الهيدروستاتيكي | تم إجراء اختبار هيدروستاتيكي بنسبة 100٪ وفقًا لمعايير ASTM-A 450 لفحص تسرب الأنبوب ، وأكبر ضغط يمكننا دعمه 20 ميجا باسكال / 7 ثوانٍ. |
| اختبار الهواء تحت الضغط | للتحقق من أي دليل على تسرب الهواء |
| الفحص العيني | بعد التخميل ، يخضع كل طول من الأنابيب والأنابيب لفحص بصري شامل من قبل موظفين مدربين لاكتشاف العيوب السطحية والعيوب الأخرى |
الاختبار التكميلي:بصرف النظر عن الاختبارات المذكورة أعلاه ، نجري أيضًا الاختبارات التكميلية للمنتجات المصنعة.الاختبارات التي أجريت بموجب هذا تشمل:
|
·اختبار إيدي الحالي ·اختبار OP ·اختبار التصوير الشعاعي |
·اختبار التآكل ·اختبار دقيق ·اختبار الماكرو |
·اختبار IGC ·اختبار بالموجات فوق الصوتية ·اختبار السائل المخترق |
يستخدم أنبوب السربنتين على نطاق واسع في أنظمة المبادلات الحرارية.
بدأت Hua Dong Energy Technology في إنتاج أنبوب سربنتين منذ عام 1985 ، حتى الآن تزود بالفعل أكثر من 300000 طن من أنابيب الصلب السربنتين لأكثر من 30 دولة.
تتعامل Hua Dong Energy Technology مع أنابيب وأنابيب غير ملحومة وملحومة من الفولاذ الأوستنيتي ، وسبائك النيكل (Hastelloy ، Monel ، Inconel ، Incoloy) منذ أكثر من 35 عامًا ، وتبيع كل عام أكثر من 50000 طن من الأنابيب والأنابيب الفولاذية.يغطي عملاؤنا بالفعل أكثر من 45 دولة ، مثل إيطاليا والمملكة المتحدة وجيرنماني والولايات المتحدة الأمريكية وكندا وتشيلي وكولومبيا والمملكة العربية السعودية وروسيا وكوريا وسنغافورة وأوستريال وبولندا وفرنسا ... تمت الموافقة عليها بالفعل من قبل: ABS ، DNV ، GL ، BV ، PED 97/23 / EC ، AD2000-WO ، GOST9941-81 ، CCS ، TS ، CNNC ، ISO9001 ، ISO 14001.
