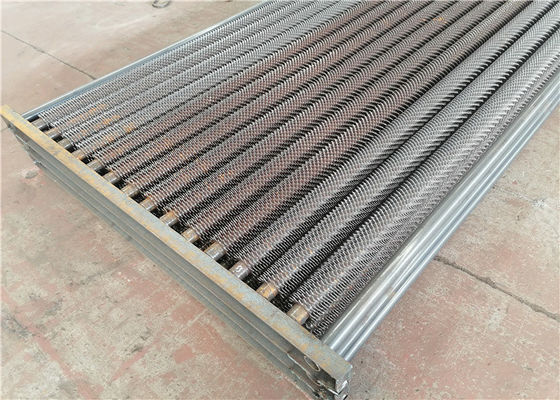

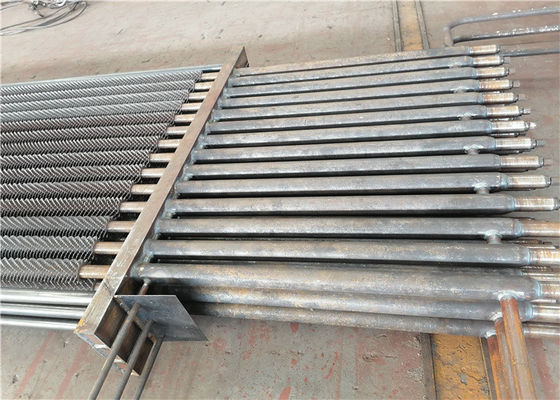

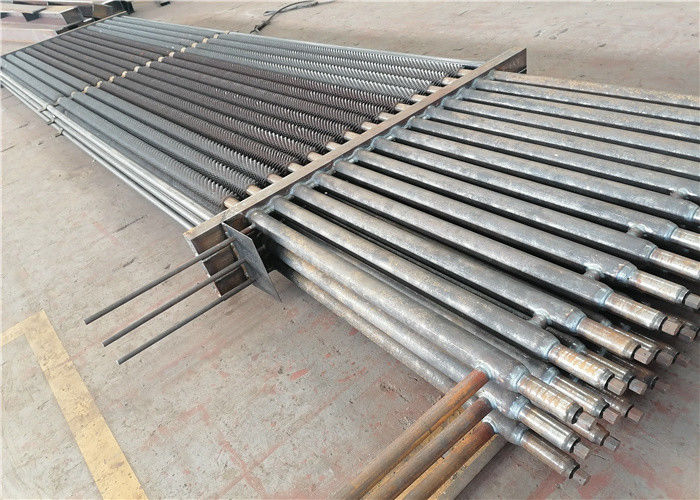

إزالة الرماد أنبوب حلزوني مسنن الكربون الصلب مقاومة التآكل

يستخدم التبادل الحراري أنبوب زعنفة لولبية مسننة لإزالة الرماد بسهولة

مزايا

1. مقاومة جيدة للتآكل

يرجع التآكل بشكل أساسي إلى تأثير تأثير القطع الرمادية على الأنبوب وتأثيره.التآكل هو الأشد حول الأنبوب عند مستوى 30 درجة.عندما يكون S1 / d = S2 / d = 2 ، يكون مقدار التآكل هنا 3 أضعاف متوسط ​​القيمة.

نظرًا لتغيير اتجاه تدفق الهواء ، فإن التآكل الأكثر شدة في الصف الثاني.عندما يكون S1 / d = S2 / d = 2 ، يكون الصف الثاني ضعف تآكل الصف الأول ، ويكون تآكل الصف التالي بشكل عام أعلى بنسبة 30٪ إلى 40٪ من الصف الأول.

ترتيب الصف الأول هو نفس ترتيب الصف الأول في التسلسل. في ظل نفس الظروف ، يكون الحد الأقصى للتآكل لحزمة الأنبوب الطولي 3-4 مرات أقل من حزمة الأنبوب المتعرج.

تتناسب سرعة تآكل الأنبوب بشكل مباشر مع معامل عدم الانتظام لسرعة غاز المداخن KV3.33 ، وتتناسب طرديًا مع معامل عدم الانتظام لتركيز الرماد المتطاير Ku.

يتم ترتيب موفر الأنبوب ذو الزعانف على شكل h بالتسلسل.تقسم الزعنفة على شكل حرف h المساحة إلى عدة مناطق صغيرة ولها تأثير تدفق موحد على تدفق الهواء.بالمقارنة مع موفر الأنبوب البصري ، وموفر الزعنفة الحلزونية ، وموفر الزعنفة الطولية بترتيب متداخلة ، فإن عمر التآكل أعلى بمقدار 3-4 مرات في ظل الظروف الأخرى.

المثبط الجانبي لغاز المداخن يحمي جزء الانحناء.

2. تقليل تراكم الغبار

يحدث تكوين الرماد على جانبي الأنبوب الخلفي والجانبين المتجهين للريح ، ومن السهل تنظيف الأنبوب عن طريق التشويش ، ويتراكم غبار أقل على الظهر ، أما بالنسبة لترتيب الأنابيب بالتسلسل ، نظرًا لأن تدفق الهواء ليس من السهل تنظيفه في الجزء الخلفي من الأنبوب ، يوجد تراكم للرماد في ترتيب الأنابيب بالتتابع أكثر من العمود الخطأ.

يتم لحام الزعنفة من النوع h على جانبي الأنبوب ، والتي لا تتراكم الرماد ، بينما يتدفق تدفق الهواء بشكل مستقيم ، ولا يتغير اتجاه تدفق الهواء ، ولا تتراكم الزعنفة الرماد.

يتم ترك فجوة من 4-10 في منتصف الزعنفة من النوع h ، والتي يمكن أن توجه تدفق الهواء لاكتساح زعنفة الأنبوب لتراكم الغبار.

نظرًا لأن الزاوية الحلزونية للزعنفة توجه اتجاه التدفق ، فإن تراكم الرماد في أنبوب الزعنفة يكون أكثر خطورة ، ولا يمكن استخدام الموفر الذي لا يشكل رمادًا سائبًا. تظهر العملية الميدانية أن أنبوب الزعنفة على شكل حرف h لا يتراكم الرماد ، في حين أن الزعنفة الحلزونية خطيرة.

يتكون أنبوب الزعنفة الطولي من تدفق الهواء على طول الزعنفة حيث يتم لحام الزعنفة على سطح وظهر الرماد المتراكم ، وتكون بعض المناطق عرضة لتراكم الغبار.

الزعنفة على شكل حرف h ، والتي تشكل قناة مستقيمة على كلا الجانبين ، لها أفضل تأثير نفخ.

3. مساحة مدمجة ومنخفضة التكلفة

مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.

يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.

تقليل تكلفة المقتصد والغلاية المتكاملة.

4. تقليل المقاومة الجانبية للدخان

تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.
