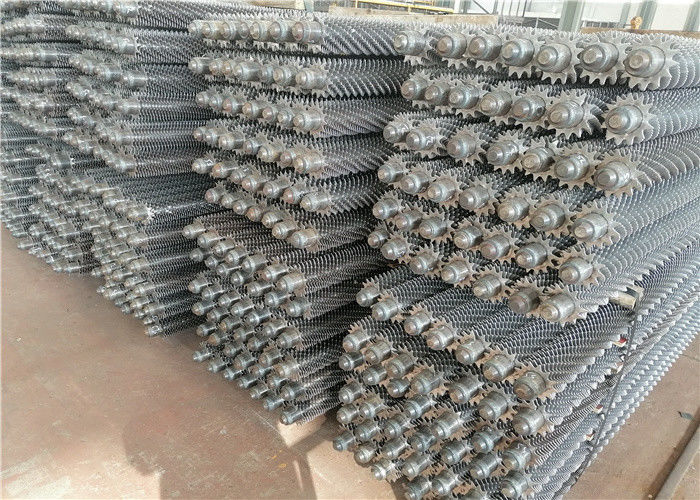

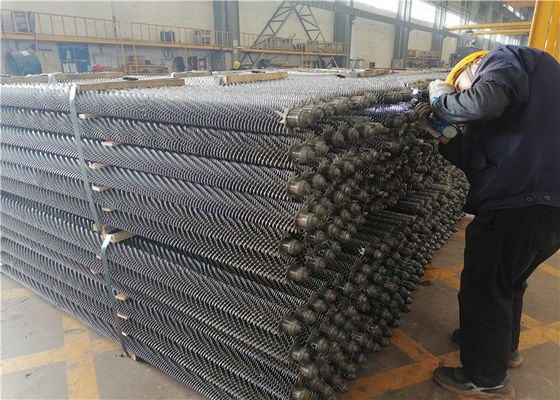

أنبوب زعنفة الغلاية الحلزونية المسننة ، الأنبوب ذو الزعانف الحلزونية الملحومة
Product Details
| مادة: | الكربون الصلب / سبائك الصلب / الفولاذ المقاوم للصدأ | مجموعة من التطبيقات: | التبادل الحراري |
|---|---|---|---|
| حجم الغبار: | القليل من الغبار | شرط: | جديد |
| تخصيص: | حسب الطلب | التعبئة: | حزمة إطار الحديد |
| إبراز |
أنبوب زعنفة الغلاية الحلزونية المسننة,أنبوب زعنفة الغلاية المختلطة,أنبوب الزعانف الحلزوني الملحوظ |
||
Product Description
أنبوب زعنفة الغلاية الحلزونية المسننة ، الأنبوب ذو الزعانف الحلزونية الملحومة
أنواع أنبوب الزعنفة
أنبوب لحام spira ذو زعانف بمقاومة عالية التردد
أنبوب الزعانف اللولبي المقاوم للتردد العالي هو في حالة استيراد تيار عالي التردد عالي الطاقة ، من خلال استخدام منطقة اتصال اللحام الحالية والمنطقة المجاورة لإنتاج مقاومة سطح تلامس اللحام بالذوبان الساخن للذوبان أو نصف الحالة البلاستيكية ، ومن ثم إعطاء سطح تلامس اللحام بالضغط المناسب ، وبالتالي إكمال أعمال اللحام بالزعانف.
أنبوب ذو زعانف لولبية مختلط
أنبوب الزعنفة الحلزونية الملحومة هو نوع من اللحام مملوء بلحام مع نقطة انصهار أقل من نقطة اللحام ، ثم يتم تسخين درجة حرارة اللحام.عندما لا يذوب اللحام ، يتم ترطيب بئر اللحام ولحامها ، ويتم تشكيل مفصل اللحام عن طريق نشر نقطة التلامس لقطعة اللحام ، وذلك لإكمال اللحام لأنبوب الزعنفة الحلزونية.
| غرض | أنبوب القاعدة OD (مم) |
سمك الأنبوب الأساسي (مم) | ارتفاع الزعنفة (مم) | سمك الزعنفة (مم) | زعنفة الملعب (مم) |
| نطاق | 25.4 مم ~ 1600 مم | 2.5 مم ~ 40 مم | 0.5 مم ~ 20.0 مم | 0.5 مم ~ 3.0 مم | 5 مم ~ 25.4 مم |
| مادة | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ | ||||
| طول | 0 <لتر 12000 | ||||
مزايا
1. مقاومة جيدة للتآكل
يرجع التآكل بشكل أساسي إلى تأثير تأثير القطع الرمادية على الأنبوب وتأثيره.التآكل هو الأشد حول الأنبوب عند مستوى 30 درجة.عندما يكون S1 / d = S2 / d = 2 ، يكون مقدار التآكل هنا 3 أضعاف متوسط القيمة.
نظرًا لتغيير اتجاه تدفق الهواء ، فإن التآكل الأكثر شدة في الصف الثاني.عندما يكون S1 / d = S2 / d = 2 ، يكون الصف الثاني ضعف تآكل الصف الأول ، ويكون تآكل الصف التالي بشكل عام أعلى بنسبة 30٪ إلى 40٪ من الصف الأول.
ترتيب الصف الأول هو نفس ترتيب الصف الأول في التسلسل. في ظل نفس الظروف ، يكون الحد الأقصى للتآكل لحزمة الأنبوب الطولي 3-4 مرات أقل من حزمة الأنبوب المتعرج.
تتناسب سرعة تآكل الأنبوب بشكل مباشر مع معامل عدم الانتظام لسرعة غاز المداخن KV3.33 ، وتتناسب طرديًا مع معامل عدم الانتظام لتركيز الرماد المتطاير Ku.
يتم ترتيب موفر الأنبوب ذو الزعانف على شكل h بالتسلسل.تقسم الزعنفة على شكل حرف h المساحة إلى عدة مناطق صغيرة ولها تأثير تدفق موحد على تدفق الهواء.بالمقارنة مع موفر الأنبوب البصري ، وموفر الزعنفة الحلزونية ، وموفر الزعنفة الطولي بترتيب متداخلة ، فإن عمر التآكل أعلى بمقدار 3-4 مرات في ظل الظروف الأخرى.
المثبط الجانبي لغاز المداخن يحمي جزء الانحناء.
2. تقليل تراكم الغبار
يحدث تكوين الرماد على جانبي الأنبوب الخلفي والجانبين المتجهين للريح ، ومن السهل تنظيف الأنبوب عن طريق التشويش ، ويتراكم غبار أقل على الجزء الخلفي ، أما بالنسبة لترتيب الأنابيب بالتسلسل ، نظرًا لأن تدفق الهواء ليس من السهل تنظيفه في الجزء الخلفي من الأنبوب ، يوجد تراكم أكبر للرماد في ترتيب الأنابيب بالتتابع أكثر من العمود الخطأ.
يتم لحام الزعنفة من النوع h على جانبي الأنبوب ، والتي لا تتراكم الرماد ، بينما يتدفق تدفق الهواء بشكل مستقيم ، ولا يتغير اتجاه تدفق الهواء ، ولا تتراكم الزعنفة الرماد.
يتم ترك فجوة من 4-10 في منتصف الزعنفة من النوع h ، والتي يمكن أن توجه تدفق الهواء لاكتساح زعنفة الأنبوب لتراكم الغبار.
نظرًا لأن الزاوية الحلزونية للزعنفة توجه اتجاه التدفق ، فإن تراكم الرماد في أنبوب الزعنفة يكون أكثر خطورة ، ولا يمكن استخدام الموفر الذي لا يشكل رمادًا سائبًا. تظهر العملية الميدانية أن أنبوب الزعنفة على شكل حرف h لا يتراكم الرماد ، في حين أن الزعنفة الحلزونية خطيرة.
يتكون أنبوب الزعنفة الطولي من تدفق الهواء على طول الزعنفة حيث يتم لحام الزعنفة على سطح وخلف الرماد المتراكم ، وتكون بعض المناطق عرضة لتراكم الغبار.
الزعنفة على شكل حرف h ، والتي تشكل قناة مستقيمة على كلا الجانبين ، لها أفضل تأثير نفخ.
3. مساحة مدمجة ومنخفضة التكلفة
مجموعة الأنابيب مضغوطة كثيرًا وتقلل من ارتفاع دخان الذيل جيدًا.
يتم تقليل الوزن الإجمالي بشكل كبير وتقليل حمولة نظام التعليق.
تقليل تكلفة المقتصد والغلاية المتكاملة.
4. تقليل المقاومة الجانبية للدخان
تقليل تكلفة التشغيل والاستثمار للمروحة المستحثة.
