ASME عارية الكربون الصلب المرجل أنبوب فولاذي مضاد للتآكل لفائف التسخين لمبادل حراري











السخان الفائق هو جزء من غلاية يقوم بتسخين البخار من درجة حرارة التشبع إلى درجة الحرارة الزائدة.يُطلق عليه أيضًا سخان البخار الفائق ، ويمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع الشعاعي والنوع شبه القطري وفقًا لوضع نقل الحرارة ؛ وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب سربنتين ونوع الشاشة والجدار النوع والجدار ، وهي مكونة من أنابيب متوازية ومشعب مدخل ومخرج.

لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق الحية تتطلب بخارًا مشبعًا فقط ، وفي محطات الطاقة والقاطرات والمراجل البحرية عادةً ما يتم تركيب السخان الفائق لتحسين الكفاءة الحرارية المتداولة لمحطة توليد الطاقة البخارية بأكملها.

بالنسبة للغلايات الكبيرة في محطات الطاقة ، فإن السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التدفئة ، يجب ترتيبها في المناطق التي يكون فيها الدخان مرتفعًا.لتحسين كفاءة الدوران الحراري في محطات الطاقة ، هناك حاجة إلى تحسين المعلمات الأصلية للبخار تدريجيًا ، تتطلب زيادة ضغط البخار الزيادة المقابلة في درجة حرارة البخار المحمص ، أو ستكون رطوبة المرحلة الكبيرة من عادم التوربينات البخارية مرتفع جدًا ، مما سيؤثر على سلامته.وبالتالي ، فإن البخار الذي يتدفق من خلال السخانات الفائقة وأجهزة إعادة التسخين هو بخار ذو درجة حرارة عالية ، وأداء نقل الحرارة سيئ للغاية ، مما يحدد أن درجات حرارة جدار الأنبوب للمسخنات الفائقة وأجهزة إعادة التسخين مرتفعة.





HDB سخان البخار الحراري الفعال للغلايات التي تعمل بالفحم
تخصيص:
تعتبر السخانات الفائقة من أهم أجزاء الغلايات التي تعمل على تحسين الكفاءة الحرارية.عادة ما يتم تطبيق سخان البخار المشع ذو درجة الحرارة العالية في غلاية محطة توليد الطاقة عالية الضغط.

في الغلاية ، يتمثل دور السخان الفائق في تسخين البخار المشبع إلى درجة حرارة معينة من البخار المحمص لزيادة كفاءة محطة الطاقة.يعمل المكرر بشكل أساسي على تحسين كفاءة دورة محطة الطاقة الحرارية.

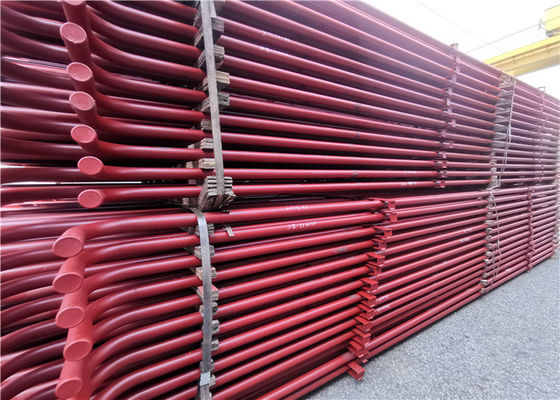

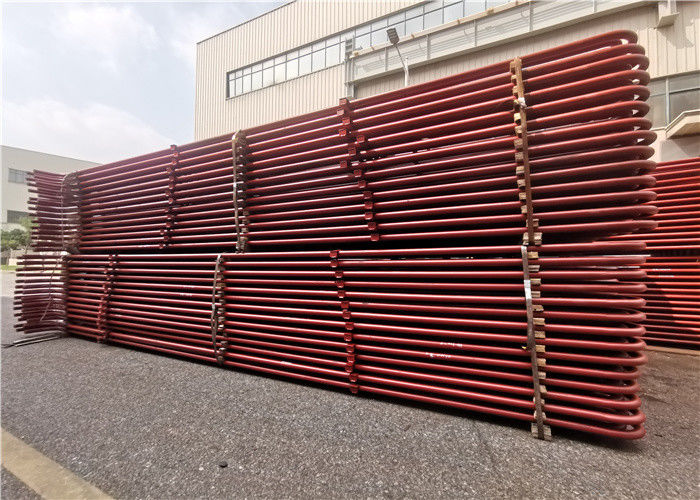

ملفات التسخين البخاري الفائق: تستخدم ملفات التسخين الفائق في الغلاية لتوليد البخار المشبع.تستخدم ملفات السخان الفائق بشكل خاص في غلايات محطة توليد الكهرباء.نقوم بتصنيع ملفات التسخين الفائقة بدرجات مختلفة من سبائك الصلب وفي أنابيب فولاذية أقل تلطيخًا مع أو بدون دعم ورأس حسب رسم العميل.



التغييرات في ظروف تشغيل الغلاية ، مثل مستوى التحميل ، وتغيير الوقود ، وتغيير ظروف الاحتراق ، وما إلى ذلك ، تؤثر جميعها على درجة حرارة بخار مخرج السخان الفائق ، لذلك في غلايات محطة الطاقة هناك وسائل لضبط درجة حرارة بخار مخرج الغلاية لجعلها مستقرة عند القيمة المحددة الوسائل الشائعة المستخدمة هي:

(1) مع مخفض درجة حرارة الماء أو نوع السطح يضبط مباشرة درجة حرارة البخار ؛

(2) مع الموقد المتأرجح لتغيير درجة حرارة دخان مخرج الفرن ؛

(3) مع امتصاص الحرارة لضبط إعادة تدوير الدخان. عندما يزداد حمل المرجل ، تزداد قيمة ارتفاع درجة حرارة مدخل ومخرج البخار من سخان التدفق ، بينما تنخفض قيمة ارتفاع درجة حرارة السخان المشع.



إذا تم دمج وتكوين سخان الحمل الحراري ، والسخان المشع ، والسخان شبه المشع بشكل صحيح ، يمكن أن تتغير درجة حرارة بخار المخرج بشكل أقل عندما تتغير ظروف الحمل والاحتراق. مختلفة في التشغيل من أجل تجنب درجات الحرارة الزائدة في الأنابيب الفردية ، يتم تقسيم السخان الفائق إلى عدة مجموعات أنابيب في غلايات كبيرة.يتم خلط البخار من كل مجموعة أنابيب مع صندوق تجميع خارج الفرن ويتم استخدام أنبوب توجيه البخار في تحويل كل مجموعة أنابيب ، وذلك لتجنب الاختلاف المفرط في درجات الحرارة بين كل أنبوب.



• المحماة

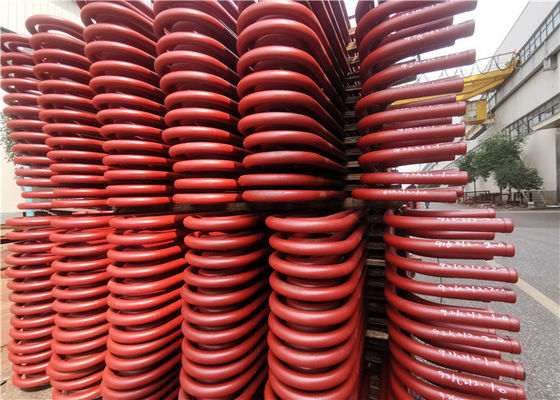

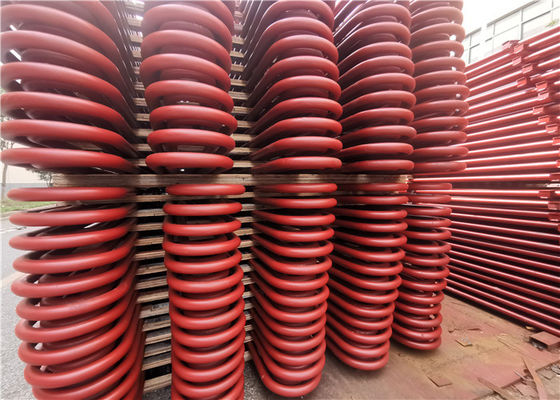

بشكل عام من 30 إلى 60 مم ، أكثر أنواع سخانات التدفق شيوعًا هو أنبوب السربنتين ، ويحتوي على مجموعة أنابيب أكثر كثافة ، تزين في 450 ~ 1000 درجة مئوية من مداخن درجة حرارة غاز المداخن ، وغاز المداخن من التآكل الرأسي والجانبي. ينقل الحرارة إلى الأنبوب عن طريق الحمل الحراري ، ويتم امتصاص بعض الحرارة عن طريق الإشعاع. يتكون السخان الفائق من نوع اللوحة من مجموعة من الشاشات الأنبوبية ، مرتبة في الجزء العلوي من الفرن أو عند المخرج ، تنتمي إلى الإشعاع أو سخان فائق من نوع شبه إشعاعي ، يمتص الأول الحرارة المشعة من لهب الفرن ، بينما يمتص الأخير أيضًا بعض الحرارة الحرارية ، وفي غلايات محطة الطاقة فوق 10 ميجا باسكال ، يشيع استخدام كل من نوع الغربال ونوع السربنتين لزيادة امتصاص الحرارة. السخان الفائق المطبق على الجدار الداخلي للفرن هو سخان مشع ، نادرًا ما يستخدم.تُظهر الصورة ترتيب العديد من السخانات الفائقة. يمكن للغلايات الصناعية ذات السعة الصغيرة مع السخان الفائق تلبية المتطلبات فقط مع السخان الفائق أحادي المرحلة.



تفاصيل



1	تكوين الخامات	الكربون الصلب أو سبائك الصلب أو الفولاذ المقاوم للحرارة ، وصناديق التجميع والمواد الداعمة الأخرى.الأنابيب هي أنواع مخصصة من المواصفات.
2	نمط التصميم	تخطيط عمودي أو أفقي.
3	مزايا	المظهر الجميل والحجم والدقة وتقنية الانحناء واللحام من الدرجة الأولى ، ومعدات الكشف من الدرجة الأولى.



هيكل التصميم

1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.



2. كفاءة عالية ،> 90٪.



3. تسخين عالي السرعة.



4. تصميم مع الفولاذ المقاوم للصدأ.



5. عمر خدمة تصميم طويل ، 15 سنة.



نهايتنا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. سنقوم بالتصميم وفقًا لذلك.



تقدم HD Boiler أفضل منشأة في فئتها



Huadong Boiler متخصص في إنتاج مكونات الغلايات المخصصة لمدة 34 عامًا منذ عام 1985. وقد تم استخدام مكونات الغلايات الخاصة بنا في مولدات البخار الصناعية ، والغلايات البخارية ، ومراجل الماء الساخن ، وغلايات البخار الكهربائية ، ومحطات تقليل ضغط البخار ، إلخ.
