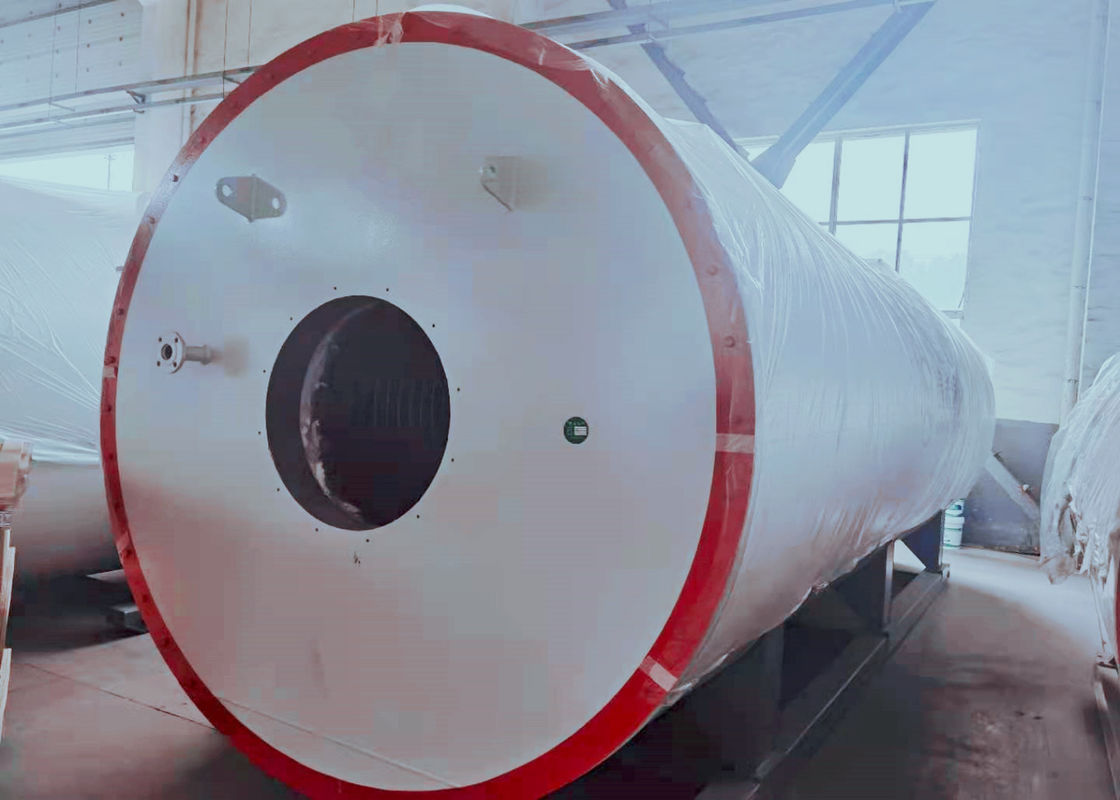

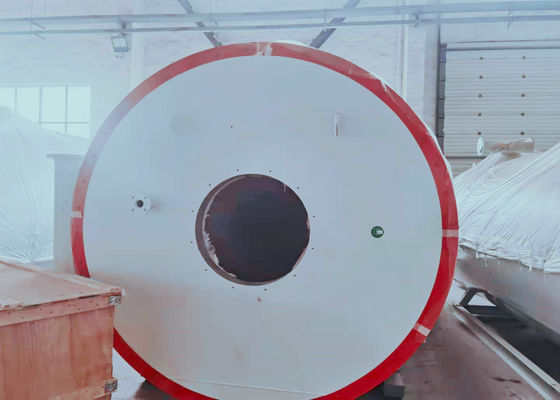

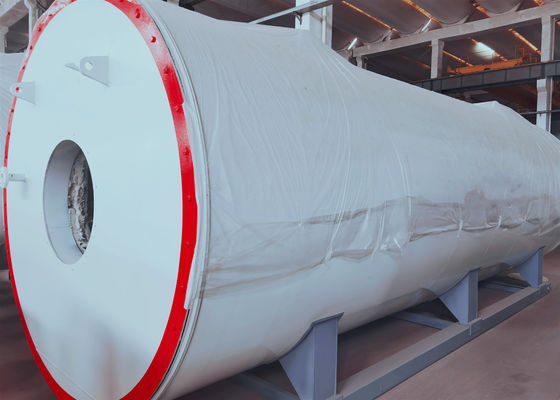

مرجل ناقل حراري عضوي GB 350kW للصناعات الكيماوية
Product Details
| اسم المنتج: | غلاية نقل الحرارة العضوية للغاز / الزيت | مادة الأنابيب في الداخل: | 20 جيجا 3087 |
|---|---|---|---|
| تطبيق: | البتروكيماويات والكيماويات والطباعة والغذاء | الكلمات الدالة: | غلاية زيت نقل الحرارة |
| القوة المصنفة: | 350 كيلو وات | ضغط التصميم: | 1.1 ميجا باسكال |
| إبراز |
مرجل ناقل حراري عضوي GB,غلاية ناقل حراري عضوي 350 كيلو واط,غلاية بخار ناقل 350 كيلو واط |
||
Product Description
YYW-350Y / Q الغلاية الحاملة للحرارة العضوية التي تعمل بالغاز / بالزيت في ASME / GB Standard
مقدمة المنتج:
ميزات هيكل هذه السلسلة من المنتجات:
- يعتمد سطح الغلاية على ترتيب أنبوب الشد بهيكل حلزوني.تتبنى المدخنة الترتيب ثلاثي الممرات.
- يتم ترتيب مسخن الهواء أو محول الماء / البخار خلف المرجل ، مما يقلل من درجة الحرارة ويحسن الكفاءة الحرارية للغلاية.
- تم تجهيز باب الفتح السريع أو باب المراقبة لتسهيل فحص الفحص الداخلي والصيانة.
مخطط نظام الغلايات الحرارية للنفط / الغاز
نطاق المنتج:
الطاقة الحرارية المقدرة: 0.7MW - 29MW (60 xl04Cal / hr - 2500 xl04Cal / hr)
ضغط التصميم: 0.6 ميجا باسكال - 1.6 ميجا باسكال
يتم عرض المعلمات المحددة في الجدول أدناه.
مواصفات بعض النماذج:
| نموذج | YYL (W) -350Y ، Q | YYL (W) -600Y، Q | YYL (W) -700Y، Q | YYL (W) -900Y ، س | YYL (W) -1200Y ، Q | YYL (W) -1500Y ، Q | YYL (W) -1800Y، Q | |
| معدل الطاقة (كيلوواط) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| سعة التسخين x10000 (kCal / h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| الكفاءة الحرارية للوقود | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| الكفاءة الحرارية للغاز | 92 | 92 | 92 | 92 | 92 | 92 | 92 | |
| ضغط التصميم (الأم) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| الأعلى.درجة حرارة العمل (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| الدورة الدموية المتوسطة (م 3 / ساعة) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| سعة متوسطة في الفرن (م 3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| قطر المشرف (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| القدرة المركبة (كيلوواط) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| وقود قابل للتطبيق | النفط والغاز | |||||||
| استهلاك الوقود Kg / hl (زيت خفيف) / Nm3 / h (الغاز الطبيعي) | 32.6 / 38.5 | 56/66 | 65.3 / 77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| الحجم طويل × عرض × ارتفاع (م) | غلاية عمودية | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64 × 2.9 × 2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| غلاية أفقية | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6 × 2.1 × 2.5 بوصة | 4.05 × 2.13 × 2.07 | 4.4x2.15x2.13 | 4.94 × 2.2 × 2.8 | ||
| نموذج | YYL (W) -2300Y، Q | YYL (W) -2900Y، Q | YYL (W) -3500Y ، Q | YYL (W) -4100Y، Q | YYL (W) -4700Y ، س | YYL (W) -5900Y ، س | |
| الطاقة المقدرة (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| سعة التدفئة 104 (kCal / h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| الكفاءة الحرارية للوقود | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| الكفاءة الحرارية للغاز | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| الضغط Disign (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| الأعلى.درجة حرارة العمل (درجة مئوية) | 320 | 320 | 320 | 320 | 320 | 320 | |
| الدورة الدموية المتوسطة (م 3 / ساعة) | 160 | 200 | 200 | 200 | 260 | 300 | |
| سعة متوسطة في الفرن (م 3) | 2.4 | 2.9 | 3.2 | 4.1 | 5.6 | 8.8 | |
| قطر المشرف (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| القدرة المركبة (كيلوواط) | 60 | 74 | 78 | 78 | 101 | 124 | |
| وقود قابل للتطبيق | النفط والغاز | ||||||
| استهلاك الوقود كجم / ساعة (زيت خفيف) / Nm3 / h (غاز طبيعي) | 214.5 / 253 | 270.4 / 319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| الحجم طويل × عرض × ارتفاع (م) | غلاية عمودية | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86 × 3.44 × 3.08 | 3.15 × 347 × 615 | 6.49 × 3.44 × 3.08 | 7.45 × 3.65 × 3.45 |
| غلاية Harizontal | 5.5X2.8X2.9 | 6.5 × 2.88 × 2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2 × 4 × 3.46 | |
