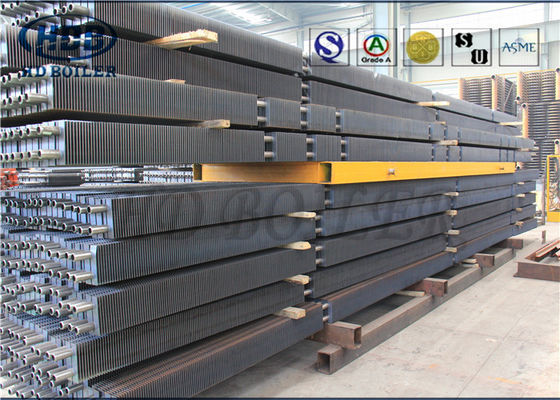

OD 200MM مزدوج H نوع الصلب زعنفة أنبوب زعنفة لمبادل حراري
Product Details
| اكتب: | HDBBFT0823 | تطبيق: | أجزاء الغلاية ، مبادل حراري |
|---|---|---|---|
| مادة الزعنفة: | الكربون الصلب والفولاذ المقاوم للصدأ | التعبئة: | ابحار التعبئة من أنبوب الزعنفة |
| اللون: | حسب الطلب | صفقة: | حالة خشبية بإطار من الحديد |
| إبراز |
أنبوب زعنفة الغلاية من النوع H,أنبوب زعنفة المرجل OD 200 مم,أنبوب زعنفة الصلب EN3834 |
||
Product Description
أنبوب زعنفة نوع H مزدوج لمبادل حراري ASME OD 20-200 مم WT 3-50 مم عالي الجودة
تحافظ عناصر المبادل الحراري للأنابيب ذات الزعانف من النوع H على قدرة عالية على نقل الحرارة ، وتمتلك خصائص تنظيف ذاتي فائقة وتحتفظ بالقدرة على التأثير في استرداد الحرارة المفقودة من غاز المداخن في تجديدات الغلايات.يتناسب معامل نقل الحرارة الحراري مع ميل الزعانف ، ولكنه يتناسب عكسياً مع ارتفاع الزعنفة وعرض الزعنفة.ترتبط سعة نقل الحرارة المتكاملة بكفاءة الزعانف ومعامل نقل الحرارة بالحمل الحراري ونسبة الزعانف.يزداد انخفاض الضغط مع زيادة ارتفاع الزعنفة وعرض الزعنفة.
المعايير الفنية
| غرض | أنبوب القاعدة OD (مم) |
سمك الأنبوب الأساسي (مم) | ارتفاع الزعنفة (مم) | سمك الزعنفة (مم) | زعنفة الملعب (مم) |
| نطاق | 25.4 مم ~ 1600 مم | 2.5 مم ~ 40 مم | 0.5 مم ~ 20.0 مم | 0.5 مم ~ 3.0 مم | 5 مم ~ 25.4 مم |
| مادة | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ | ||||
| طول | 0 <لتر 12000 | ||||
| المنتج | أنبوب H-fin |
| أنبوب القاعدة | ملحومة أو غير ملحومة |
| مادة | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ والسبائك غير الحديدية وسبائك النيكل. |
| تطبيق | مبادل حراري H ، مبخر H ، سخان H ، سخان هواء H وما إلى ذلك. |
مبدأ

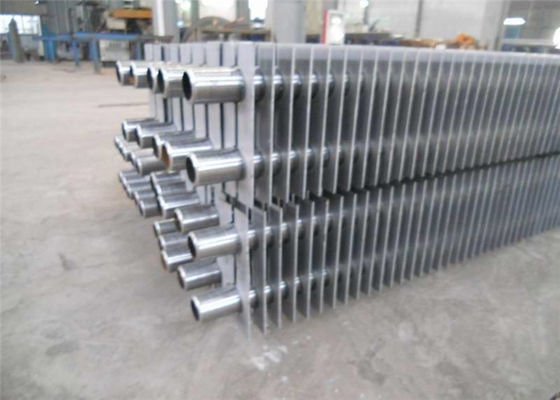

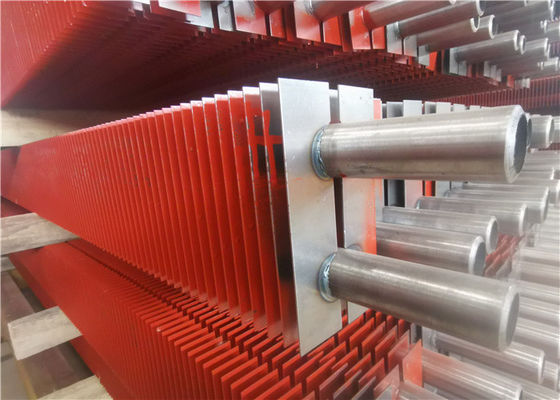

• أنبوب مزدوج H زعنفة هو نوع من أجزاء الغلاية ، بحيث يكون له تماثلان دائريان من الصلب يتم لحامهما على أنابيب الفلورسنت لتشكيل شكل زعانف موجب يشبه إلى حد كبير الحرف "H" ، وهذا ما يسمى أنبوب H-fin.يستخدم H-الموفر على نطاق واسع في غلايات المرافق ، والغلايات الصناعية ، والطاقة البحرية ، مثل ذيل مكونات المبادل الحراري.
• عمليات اللحام بمقاومة الوميض لمبادل الحرارة H المستخدمة ، ودرزة اللحام بعد معدل الانصهار العالي ، وقوة شد اللحام ، ولديها موصلية حرارية جيدة.يمكن للمبادل الحراري H أيضًا تصنيع أنابيب زعنفة من النوع "double H" ذات الأنبوب المزدوج ، وهيكلها الصلب ، ويمكن تطبيقها على مناسبة صف أنابيب أطول.
التفاصيل
من أجل تحسين كفاءة التبادل الحراري وتمديد نقل الحرارة السطحية ، تم استخدام الأنابيب ذات الزعانف من النوع H على نطاق واسع في الغلايات واستعادة الحرارة المهدرة في السنوات الأخيرة.يتم اشتقاق الأنابيب ذات الزعانف من النوع H بشكل كبير من الأنابيب ذات الزعانف المستطيلة.بسبب هيكل الأخدود الفريد على سطح الزعنفة ، تتميز الأنابيب ذات الزعانف من النوع H بأداء ممتاز في مقاومة التآكل ومقاومة القاذورات.
بنية
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. أكملت HD BOILER أيضًا أنظمة ضمان جودة المنتج المستقلة. إنتاج أنابيب H-fin مع كفاءة عالية في نقل الحرارة ، لديهم مقاومة غازات المداخن ومصممة لمساحة صغيرة.
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي
3. تقرير فحص الأشعة السينية والأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل
4. تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
