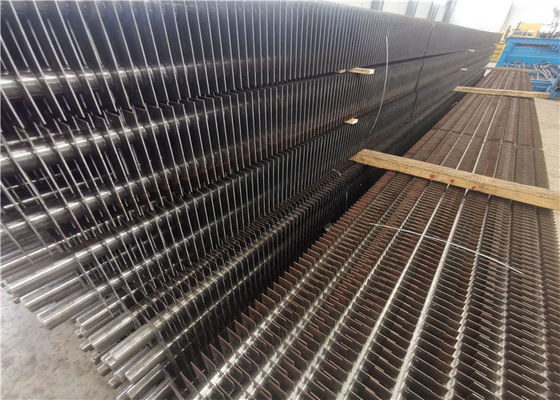

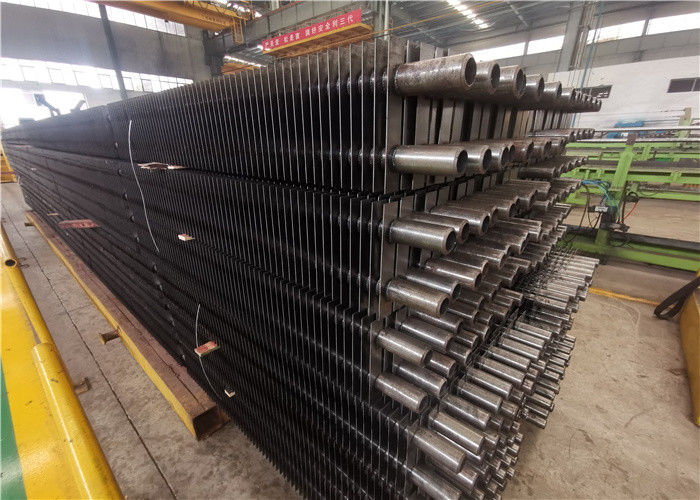

أنبوب زعنفة المرجل ASTM A106 Grade P9 Integral H Type
Product Details
| اكتب: | أنبوب الزعنفة ، أنبوب المبادل الحراري | تطبيق: | قطع غيار السخان ، مبادل حراري |
|---|---|---|---|
| مادة الزعنفة: | الكربون الصلب والفولاذ المقاوم للصدأ ، 304L / 316L الفولاذ المقاوم للصدأ | التعبئة: | ابحار التعبئة من أنبوب الزعنفة |
| اللون: | حسب الطلب | صفقة: | حالة خشبية مع إطار من الصلب ، في حزم ، وما إلى ذلك. |
| إبراز |
أنبوب زعنفة الغلاية ASTM A106,أنبوب زعنفة الغلاية 16 مم,الأنابيب ذات الزعانف المتكاملة ASTM A106 |
||
Product Description
هيكل مدمج مبادل حراري H ذو زعانف أنبوب المقتصد لغلاية CFB
المنتج مقدمة من أنبوب زعنفة المرجل
مزايا الأنبوب ذو الزعانف H:
الأنبوب ذو الزعانف H هو مكون التبادل الحراري الرئيسي في غلاية غاز العادم بالكامل ، والأنبوب ذو الزعانف H له المزايا التالية.
(1) مقاومة تآكل ممتازة
يتم ترتيب المبادل الحراري للأنبوب ذو الزعانف H في خط واحد ، وتفصل الزعانف H المساحة إلى عدة مناطق صغيرة ، والتي لها تأثير معادلة تدفق الهواء ، مقارنة بالمبادل الحراري للأنبوب الأملس مع الترتيب المتدرج والمبادل الحراري ذي الزعانف الحلزونية وهكذا ، في نفس الظروف الأخرى ، يكون عمر التآكل أعلى من 3 إلى 4 مرات.
(2) تقليل القاذورات
حدث تكوين القاذورات في الجانب الظهري والجانب المواجه للريح من الأنبوب.يسهل الترتيب المتدرج للأنبوب في شطف حزمة الأنبوب ، والقاذورات في الجانب الخلفي أقل.لديها وظيفة تنظيف ذاتي جيدة بسرعة الرياح المناسبة.يتم تشكيل قناة مستقيمة على جانبي الأنبوب ذو الزعانف H ، والسخام ، ويمكنه الحصول على أفضل تأثير للسخام أثناء استخدام منفاخ السخام.
(3) تقليل مقاومة غاز العادم
نظرًا لأن الزعانف H تشكل قنوات مستقيمة على كلا الجانبين ، والملاك الحلزوني للزعانف اللولبية يوجه اتجاه تدفق الهواء ، تكون الزعانف عرضة للقاذورات ولديها مقاومة أكبر للمداخن من الزعانف H.لذلك ، يمكن أن يقلل استخدام الأنبوب ذو الزعانف H من مقاومة الرياح ، ويقلل من تشغيل المروحة وتكاليف الاستثمار.

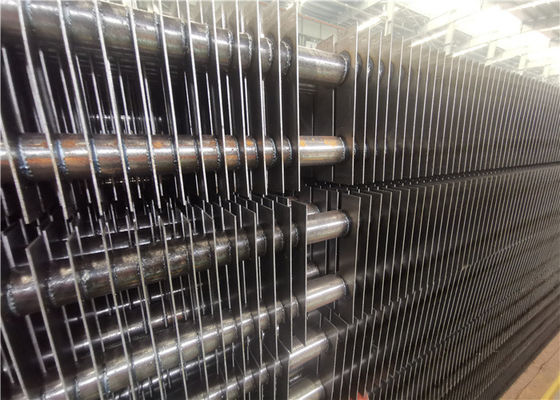

الموفر للأنبوب ذو الزعانف H هو نوع من أجزاء الغلاية ، بحيث يكون له تماثلان دائريان من الصلب يتم لحامهما على أنابيب الفلورسنت لتشكيل شكل إيجابي يشبه إلى حد كبير الحرف "H" ، ما يسمى أنبوب H-fin.موفر الأنبوب ذو الزعانف H يستخدم على نطاق واسع في غلايات المرافق ، والغلايات الصناعية ، والطاقة البحرية ، مثل ذيل مكونات المبادل الحراري.
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة ، كما أكملنا أنظمة ضمان جودة المنتج المستقلة. كفاءة نقل الحرارة ، لديهم مقاومة غازات المداخن ومصممة لمساحة صغيرة.
| المعايير الفنية | درجة عالية من الزعنفة 0-16 مم (أو القطر الخارجي للزعنفة φ25-φ75) ؛ درجة الزعانف 2.0-5.0 مم ؛طول أنبوب الزعانف 0.5 ~ 14 م. |
| أنبوب زعنفة درفلة معدنية واحدة | الألومنيوم النقي 1060 أو سبائك الألومنيوم 60636061. القطر الخارجي يكون أقل من 40 مم |
| أنبوب معدني مزدوج الزعانف المتداول | حماية قائمة على الأنبوب من الطبقة الخارجية للألمنيوم الأنابيب ، المقاومة للتآكل ، يمكن أن تكون مصنوعة من أنابيب الصلب الكربوني ، بالإضافة إلى أنبوب الفولاذ المقاوم للصدأ وأنبوب النحاس يمكن أن تستخدم أيضًا ، وكذلك أنبوب سبائك التيتانيوم |
| صفقة | الأنابيب ذات الزعانف المصنوعة من الألمنيوم معبأة جيدًا في فيلم بلاستيكي في الإطار الداخلي والفولاذي في الخارج |
اصنع الحرفة:
تلميع أنبوب فولاذي - تثقيب الأسنان على شريط فولاذي - درفلة صلبة على رحلة فولاذية - لحام عالي التردد-اختبار الضغط الهيدروستاتيكي، الشطب ، تلميع - فحص الجودة - التعبئة والتغليف
طريقة الإنتاج:مقذوف ومسنن
تطبيق:
مبرد الهواء ، السخان المشتعل ، المبادل الحراري ، المرجل البحري ، الموفر ، غلاية محطة الطاقة ، غلاية HRSG ، وحدة استرداد الحرارة المفقودة ، سخان الهواء إلخ
السمة: 1.مقاومة التآكل 2. مقاومة التآكل 3. مقاومة اتصال أقل 4. استقرار أعلى
تحديدمن أنبوب زعنفة المرجل
1).أضف منطقة التبادل الحراري وقلل عدد الأنابيب ، وقم أيضًا بزيادة منطقة قسم تدفق الدخان لتقليل سرعة الدخان والتآكل.
2).يمكن تصنيع أنبوب الزعنفة من النوع H لمضاعفة أنبوب الزعنفة من النوع H ، والصلابة العالية لتناسب صف الأنبوب الطويل.
3).يتم ترتيب جهاز التوفير من النوع H في خط لجعل المساحة في العديد من المناطق الصغيرة ، ومتوسط تدفق الهواء لتقليل التآكل.
4).مع قناة مستقيمة للحصول على أفضل تأثير نفخ الرماد.
5).هيكل مدمج لتقليل الوزن وتقليل تكلفة التصنيع.
| مادة الأنبوب الأساسي | الفولاذ المقاوم للصدأ ، الكربون الصلب ، سبائك الصلب ، سبائك النحاس ، الألومنيوم ، SA179 | ||
| مادة الزعانف | الألومنيوم وسبائك النحاس والفولاذ المقاوم للصدأ والكربون الصلب | ||
| اساسي | ASME SA213 / ASTM ؛ASME EA 106 ، ASME SA178 ، ASTM B1111 | ||
| عمق الزعنفة | 0.5-3 مم | ||
| أنبوب القاعدة OD | 12.7-18 ملم | ||
| زعانف في البوصة | 8-20Nos (حسب طلب الزبون) | ||
| متطلبات الاختبار | اختبار الممتلكات المادية ، تحليل التركيب الكيميائي ، الاختبار غير المدمر ، عمليات الفحص والاختبار الأخرى حسب متطلبات العميل. | ||
| تطبيق | مبرد الهواء ، مبرد الهواء المسؤول ، المكثف ، المبخر ، مبرد السوائل ، مبرد الغاز ، مبرد الزيت ، المبرد ، التبريد ، التبادل الحراري بين البخار والهواء ، السخان الفائق ، إلخ. | ||
ملف الشركة
شركة Zhangjiagang Hua Dong Energy Technology Co. ، Ltd. هي شركة ذات تقنية عالية متخصصة في إنتاج جميع أنواع الأنابيب والأنابيب المصنوعة من الفولاذ المقاوم للصدأ والكربون والسبائك والألواح الفولاذية المستخدمة على نطاق واسع في مجال الغلايات والمبادلات الحرارية والطاقة والبتروكيماويات والتعدين والغذاء والورق والغاز وصناعة السوائل.وقد مررنا بالشهادات بما في ذلك ASME و TUV و Grade A و ISO9001 و EN12952 و EN10216 و SO3834.
الشركة هي شركة تابعة لـ Zhangjiagang Hua Dong Boiler Co. ، Ltd ، وهي الشركة الرائدة في تصنيع قطع غيار الغلايات والغلايات في الصين مع تاريخ يبلغ 35 عامًا وإيرادات سنوية تبلغ 110 مليون دولار أمريكي.تم تصدير منتجاتنا إلى أكثر من 30 دولة مثل الولايات المتحدة ، أستراليا ، فيتنام ، باكستان ، ألبانيا ، كمبوديا ، الهند ، إندونيسيا ، كوريا الجنوبية ، الفلبين ، تركيا ، السعودية ، ألمانيا ، روسيا ، تشيلي ، سوريا ، تايلاند ، بنغلاديش ، فرنسا ، الجزائر ، منغوليا وسنغافورة ، كوبا ، العراق ، إيطاليا ، إسبانيا ، اليابان ، يوغوسلافيا ، سريلانكا ، جمهورية التشيك ، قيرغيزستان ، كندا ، ماليزيا ، المملكة المتحدة وهلم جرا.
موقع:
تقع شركتنا في مدينة Zhangjiagang وهي مدينة ساحلية ، وتبعد 120 كم فقط عن شنغهاي ، و 60 كم من Suzhou و 60 كم من Wuxi.الطريق مناسب جدا.
