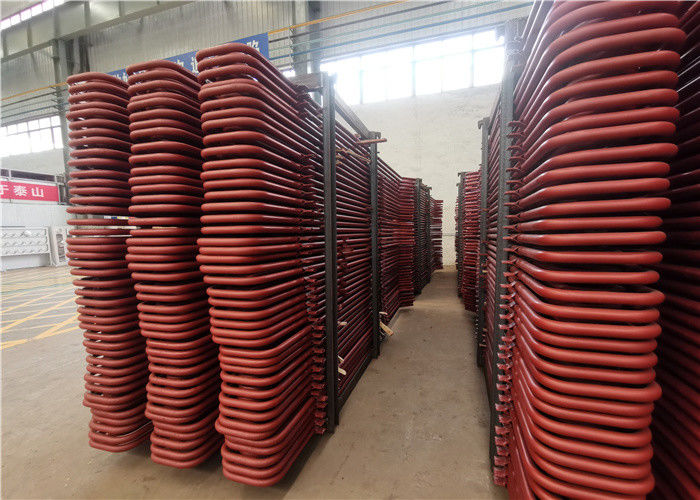

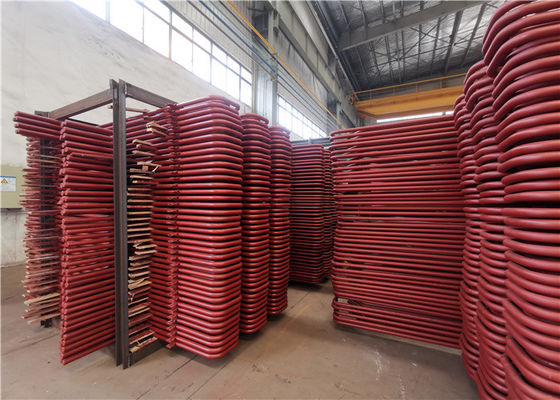

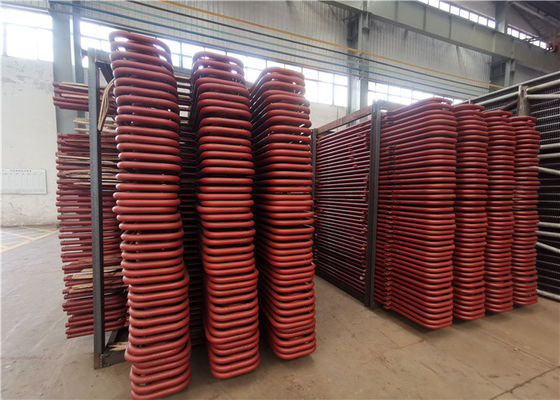

أنبوب سخان غلاية موفر للكربون من الفولاذ الكربوني
Product Details
| مواد: | الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، سبائك الصلب | شهادة: | ASME ، TUV ، SGS ، CE ، الدرجة A ، ISO9001 |
|---|---|---|---|
| الانتهاء: | التلدين ، الشطف | شكل: | يو بيند ، مستقيم ، لفائف ، أنبوب ثعبان |
| تطبيق: | غلاية ومبادل حراري ، طاقة ، بتروكيماويات ، نووي | OD: | 1.5 إلى 1500 مم |
| إبراز |
GRADE A Superheater Tube,الموفر Superheater Tube,GRADE A الموفر الأنبوب |
||
Product Description
الكربون الصلب أنبوب التسخين أنبوب السخان لفائف للطاقة الصناعية
مبدأ العمل
أنبوب السربنتين هو الذي يقوم بالعديد من التقلبات والانعطافات في الطائرة.نظرًا لأن سطح التسخين بالحمل الحراري للغلاية ، مثل الموفر ، والسخان الفائق ، وإعادة التسخين ، وما إلى ذلك ، فإنه عادة ما يعتمد هيكل أنبوب الثعبان بترتيب أفقي ورأسي.
Superheater هو أحد تطبيقاته.إنه الجزء الذي يسخن البخار من درجة حرارة التشبع إلى السخان الفائق بواسطة المرجل.ويسمى أيضًا المدفأة الفائقة.يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع المشع والنوع شبه المشع وفقًا لوضع نقل الحرارة ؛وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب اعوج ونوع الشاشة ونوع الجدار ونوع الجدار.تتكون جميعها من عدد من الأنابيب المتوازية ومشعب المدخل والمخرج.لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق لا تتطلب سوى البخار المشبع.يتم تركيب السخانات الفائقة بشكل عام في محطات الطاقة والقاطرات والمراجل البحرية لتحسين الكفاءة الحرارية لمحطة الطاقة البخارية بأكملها.
أنواع السخان الفائق:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم وضعها معرضة لمصدر الحرارة الذي يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية. إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على φ32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة الطاقة التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.
ما هي الاختلافات بين Superheater و Reheater؟
| نوع | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| النوع المقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
تفاصيل
| معلومات الإعداد | |
| معالجة | اللحام |
| بنية | أفقي أو عمودي |
| مواد | الكربون الصلب وسبائك الصلب |
| أنابيب | φ32 ، 38 ، 42 ، إلخ. |
| بحجم | حسب الطلب |
| ماركة | HTEG |
| ضمان | 18 شهرا |
هيكل التصميم
1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية ،> 90٪.
3. تسخين عالي السرعة.
4. تصميم مع الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل ، 15 سنة.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
