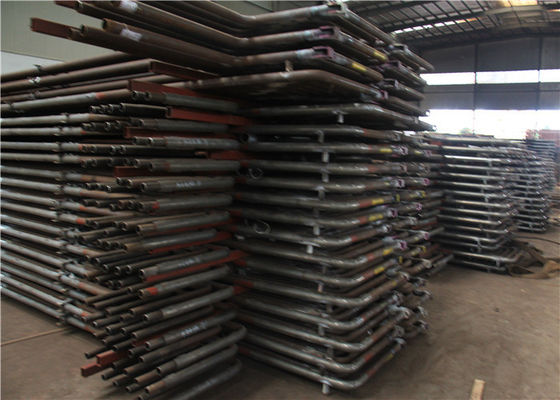

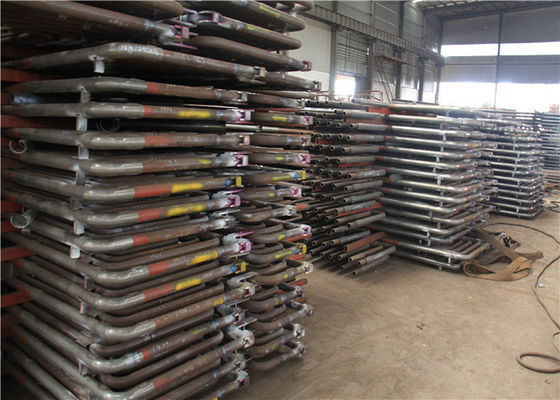

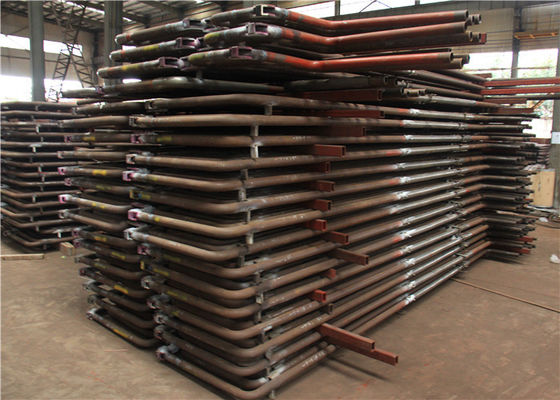

ASME معتمد من ASME لفائف U Bend Serpentine Tube للغلاية
Product Details
| مواد: | الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، سبائك الصلب | شهادة: | ASME ، TUV ، SGS ، CE ، الدرجة A ، ISO9001 |
|---|---|---|---|
| اللون: | حسب الطلب | شكل: | يو بيند ، مستقيم ، لفائف ، أنبوب ثعبان |
| تطبيق: | غلاية ومبادل حراري ، طاقة ، بتروكيماويات ، نووي | OD: | 1.5 إلى 1500 مم |
| إبراز |
أنبوب السربنتين المعتمد من ASME,أنبوب السربنتين الملف المقتصد,أنبوب الانحناء الملف المقتصد |
||
Product Description
المقتصد لفائف أنبوب اعوج للغلاية عالية الكفاءة ASME مصدق
مقدمة المنتج
تكنولوجيا الطاقة هوا دونغتتعامل مع أنابيب وأنابيب غير ملحومة وملحومة من الفولاذ الأوستنيتي ، وسبائك النيكل (Hastelloy ، Monel ، Inconel ، Incoloy) منذ أكثر من 35 عامًا ، وتبيع كل عام أكثر من 50000 طن من الأنابيب والأنابيب الفولاذية.يغطي عملاؤنا بالفعل أكثر من 45 دولة ، مثل إيطاليا والمملكة المتحدة وجرنماني والولايات المتحدة الأمريكية وكندا وتشيلي وكولومبيا والمملكة العربية السعودية وروسيا وكوريا وسنغافورة وأوستريال وبولندا وفرنسا ... تمت الموافقة عليه بالفعل من قبل:ABS ، DNV ، GL ، BV ، PED 97/23 / EC ، AD2000-WO ، GOST9941-81 ، CCS ، TS ، CNNC ، ISO9001-2008 ، ISO 14001-2004.
أنبوب يو بيندتستخدم على نطاق واسع في أنظمة المبادلات الحرارية.معدات مبادل حراري على أساس
تعتبر الأنابيب غير الملحومة غير الملحومة وأنبوب الانحناء الملحوم غير القابل للصدأ على شكل U ضروريًا في المجالات المهمة والحاسمة من الناحية الاستراتيجية - الغلايات والمبادل الحراري وبناء الآلات النووية والبتروكيماوية.
بدأت تقنية Hua Dong Energy في إنتاج أنبوب سربنتين منذ عام 1985 ، حتى الآن تزود بالفعل أكثر من
300000 طن من أنابيب الصلب السربنتين لأكثر من 30 دولة.
أنبوب U-Bend يتوافق مع المعايير التالية:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
درجة الصلب:
| الفريت | أوستينيت | دوبلكس | سوبر دوبلكس | سبائك النيكل | التيتانيوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304 لتر TP316 / 316L TP316Ti TP317 / 317 لتر TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
يمكن إنتاج أنبوب من سبائك ودرجات فولاذية أخرى بالاتفاق.
متطلبات تقنية:
المواصفات القياسية للأنابيب المستقيمة للانحناء:
ASME SA 213 ؛ASME SB 163 ؛ASME A789 ، ASME SA268 ، ASME SA269 ، إلخ.
العلامات: قبل الانحناء بآلة الوسم على طول الأنبوب (قسم منحني بعد التسخين
العلاج بدون تمييز)
ملحوظة: يمكن وضع العلامات أيضًا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء على شكل حرف U.

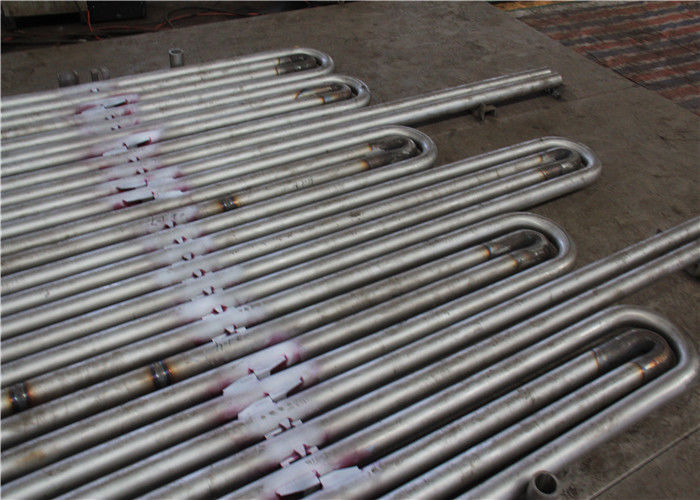

أنابيب U- بيند:
-TEMA RCB 2.31 المعيار الخاص برابطة مصنعي المبادلات الأنبوبية (الإصدار التاسع).
- المواصفة القياسية ASM A688 / ASME SA688 للأنابيب الملحومة المقاومة للتآكل الأوستنيتي
درجة الصلب مصممة لمراجل مياه التغذية.
المتطلبات الفنية القياسية لأنابيب النيكل وسبائك النيكل
المكثفات والمبادلات الحرارية.
- مواصفات العميل.
نصف قطر الانحناء: من 1.5 * OD (القطر الخارجي) إلى 1500 مم
عند طلب أنابيب ذات نصف قطر أقل أو يساوي 1.5 * OD ، من الضروري الموافقة على دقة الهندسة.
أقصى طول للأنابيب المستقيمة: (قبل الانحناء): 35000 مم.
طول الساق:الحد الأدنى 1 متر ، الحد الأقصى.16500 مم (للحد الأقصى R = 1500 مم)
ملحوظة: تتوفر أحجام أخرى بناءً على الاتفاق.
المعالجة الحرارية: تخفيف الإجهاد بعد الانحناء على شكل حرف U (منطقة الانحناء بالإضافة إلى 300 مم لكل ساق).
الاختبار الهيدروستاتيكي بعد الانحناء على شكل حرف U: أقصى ضغط اختبار 600 بار ، النقع 10 ثوان.مع
المياه غير المادية.تنظيف الهواء المضغوط بعد الاختبار المائي.
التعبئة والتغليف: في الصناديق الخشبية القوية التي تستحق النقل والمبخرة مسبقًا ذات الأبعاد المقابلة لـ
طول كل أنبوب ، نصف قطر ، قطر ، وفقًا لمتطلبات PO وكذلك ملفوفة في البولي إيثيلين
أفلام ذات أغطية بلاستيكية ناعمة على طرفي الأنبوب.
تشمل بعض اختبارات الجودة التي نقوم بها:
| اختبار التآكل | يتم إجراؤه فقط عندما يطلب العميل ذلك بشكل خاص |
| تحليل كيميائي | تم إجراء الاختبار وفقًا لمعايير الجودة المطلوبة |
| الاختبارات التدميرية / الميكانيكية | الشد |صلابة |تسطيح |مضيئة |شفة |
| عكس الانحناء وإعادة.اختبارات مسطحة | يتم تنفيذه في الامتثال الكامل للمعايير ذات الصلة ومعايير ASTM A-450 و A-530 ، والتي تضمن توسعًا ولحامًا واستخدامًا خاليًا من المتاعب لدى العملاء |
| اختبار إيدي الحالي | تم لاكتشاف التجانس في باطن الأرض باستخدام نظام اختبار علامات الخلل الرقمي |
| الاختبار الهيدروستاتيكي | تم إجراء اختبار هيدروستاتيكي بنسبة 100٪ وفقًا لمعايير ASTM-A 450 لفحص تسرب الأنبوب ، وأكبر ضغط يمكننا دعمه 20 ميجا باسكال / 7 ثوانٍ. |
| اختبار الهواء تحت الضغط | للتحقق من أي دليل على تسرب الهواء |
| الفحص العيني | بعد التخميل ، يخضع كل طول من الأنابيب والأنابيب لفحص بصري شامل من قبل موظفين مدربين لاكتشاف العيوب السطحية والعيوب الأخرى |
الاختبار التكميلي: بصرف النظر عن الاختبارات المذكورة أعلاه ، نجري أيضًا الاختبارات التكميلية للمنتجات المصنعة.الاختبارات التي أجريت بموجب هذا تشمل:
|
· اختبار إيدي الحالي · اختبار OP · اختبار التصوير الشعاعي |
· اختبار التآكل · اختبار دقيق · اختبار الماكرو |
· اختبار IGC · اختبار بالموجات فوق الصوتية · اختبار السائل المخترق |
