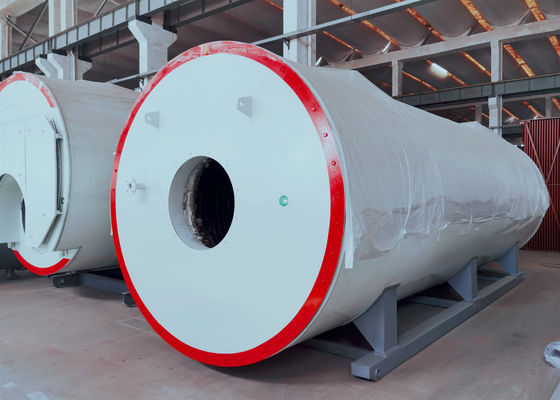

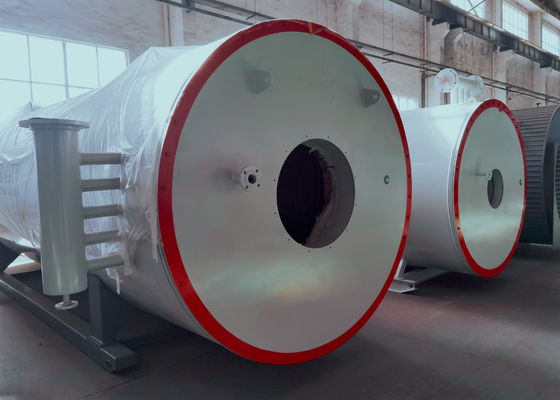

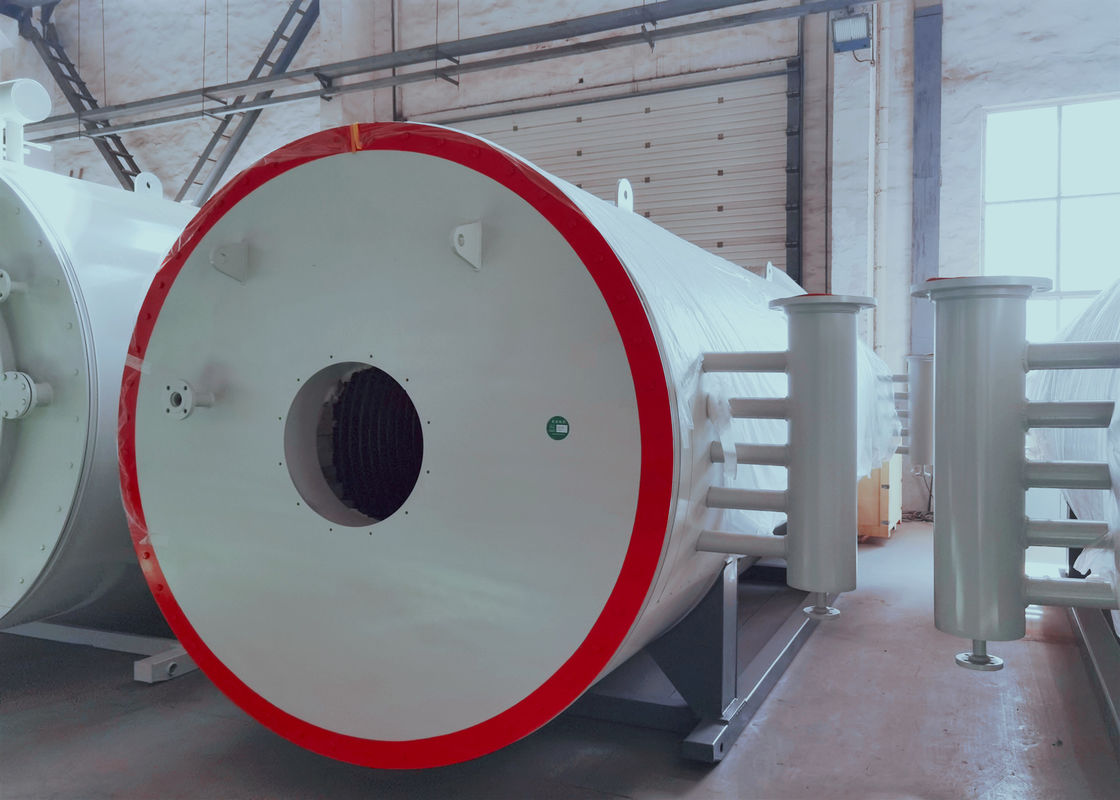

ASME Standard 75kCal / Horizontal Oil Boiler Boiler المرجل البخاري
Product Details
| اسم المنتج: | غلاية نقل الحرارة العضوية للغاز / الزيت | مادة الأنابيب في الداخل: | 20 جيجا 3087 |
|---|---|---|---|
| تطبيق: | البتروكيماويات والكيماويات والطباعة والغذاء | الكلمات الدالة: | غلاية زيت نقل الحرارة |
| ميناء التحميل: | شنغهاي | الطاقة الحرارية المقدرة: | 0.7 ميجا واط - 29 ميجا واط (60 xl04 كالوري / ساعة - 2500 x104 كالوري / ساعة) |
| إبراز |
غلاية بخار تعمل بالزيت بقدرة 900 كيلو وات,غلايات تسخين تعمل بالزيت بسعة 75 كيلو كالوري / ساعة,غلاية تعمل بالزيت القياسي ASME |
||
Product Description
ASME / GB مرجل ناقل حراري عضوي أفقي للنفط / الغاز
مقدمة المنتج:
غلاية ناقل الحرارة العضوية للزيت (الغاز) عبارة عن غلاية زيت (غاز) رأسية مجمعة تعمل بالتدوير القسري.يحتوي سطح التسخين لهذه السلسلة من الغلايات على هيكل مضغوط.يتكون سطح التسخين من أقراص داخلية وخارجية مرتبة بشكل وثيق.أنبوب الملف الداخلي عبارة عن سطح تسخين مشع ، ويشكل السطح الخارجي لأنبوب الملف الخارجي وأنبوب الملف الداخلي سطح تسخين بالحمل الحراري.يتكون المرجل من الجزء العلوي من الجسم وغرفة الاحتراق السفلية ، والتي يتم دمجها في الموقع.بعد الاحتراق الكامل في غرفة الاحتراق ويتم امتصاص معظم الحرارة بواسطة سطح التسخين المشع ، يدخل غاز المداخن عالي الحرارة سطح التسخين الحراري للتبادل الحراري.بعد مغادرة الغلاية ، يتم تسخين الهواء المطلوب لاحتراق الغلاية في التسخين المسبق للهواء ، ثم يتم إرسال غاز المداخن إلى المدخنة بواسطة مروحة السحب المستحثة من خلال مجمع الغبار وتفريغه في الغلاف الجوي.
ميزات هيكل هذه السلسلة من المنتجات:
- يعتمد سطح الغلاية على ترتيب أنبوب الشد بهيكل حلزوني.تتبنى المدخنة الترتيب ثلاثي الممرات.
- يتم ترتيب مسخن الهواء أو محول الماء / البخار خلف المرجل ، مما يقلل من درجة الحرارة ويحسن الكفاءة الحرارية للغلاية.
- تم تجهيز باب الفتح السريع أو باب المراقبة لتسهيل فحص الفحص الداخلي والصيانة.
مخطط نظام الغلايات الحرارية للنفط / الغاز
نطاق المنتج:
الطاقة الحرارية المقدرة: 0.7MW - 29MW (60 xl04Cal / hr - 2500 xl04Cal / hr)
ضغط التصميم: 0.6 ميجا باسكال - 1.6 ميجا باسكال
يتم عرض المعلمات المحددة في الجدول أدناه.
مواصفات بعض النماذج:
| نموذج | YYL (W) -350Y ، Q | YYL (W) -600Y، Q | YYL (W) -700Y، Q | YYL (W) -900Y ، س | YYL (W) -1200Y ، Q | YYL (W) -1500Y ، Q | YYL (W) -1800Y، Q | |
| معدل الطاقة (كيلوواط) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| سعة التسخين x10000 (kCal / h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| الكفاءة الحرارية للوقود | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| الكفاءة الحرارية للغاز | 92 | 92 | 92 | 92 | 92 | 92 | 92 | |
| ضغط التصميم (الأم) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| الأعلى.درجة حرارة العمل (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| الدورة الدموية المتوسطة (م 3 / ساعة) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| سعة متوسطة في الفرن (م 3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| قطر المشرف (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| القدرة المركبة (كيلوواط) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| وقود قابل للتطبيق | النفط والغاز | |||||||
| استهلاك الوقود Kg / hl (زيت خفيف) / Nm3 / h (الغاز الطبيعي) | 32.6 / 38.5 | 56/66 | 65.3 / 77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| الحجم طويل × عرض × ارتفاع (م) | غلاية عمودية | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64 × 2.9 × 2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| غلاية أفقية | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6 × 2.1 × 2.5 بوصة | 4.05 × 2.13 × 2.07 | 4.4x2.15x2.13 | 4.94 × 2.2 × 2.8 | ||
