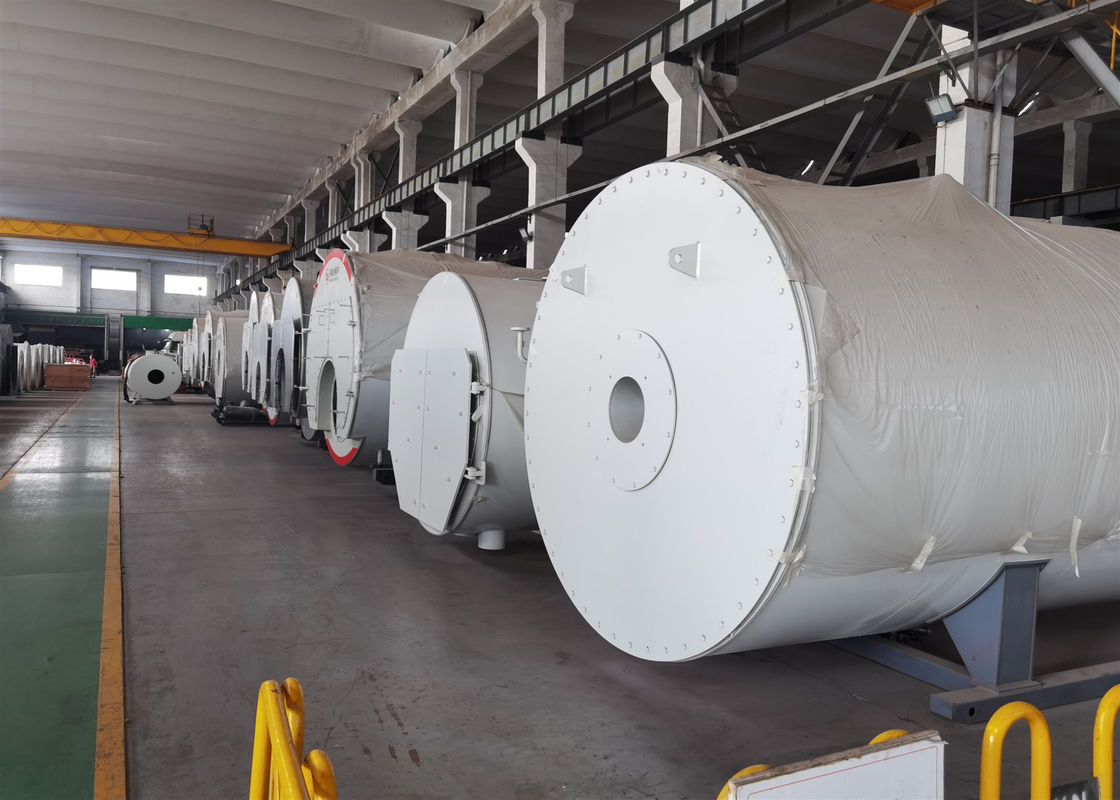

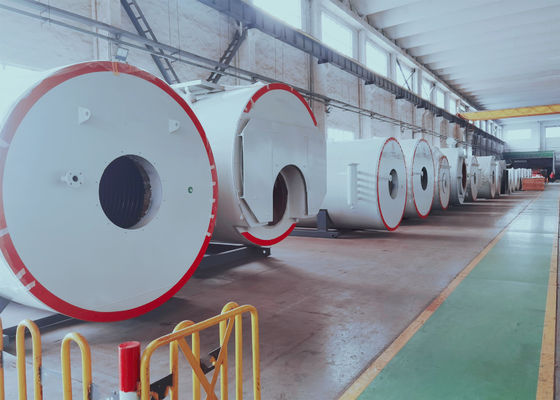

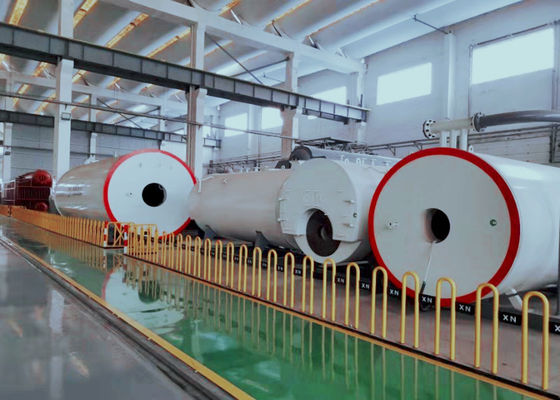

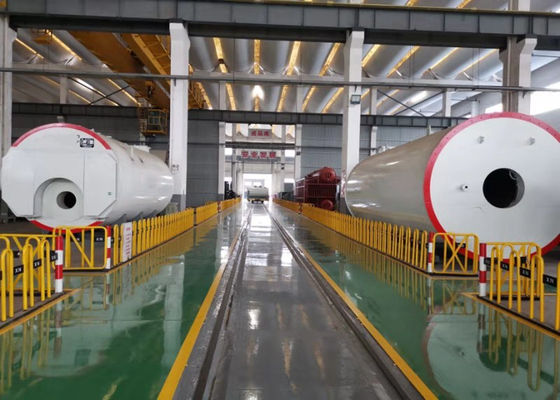

1.1mpa أفقي غاز البروبان المرجل تركيبة تعمل بالغاز الطبيعي
Product Details
| اسم المنتج: | غلاية حرارية عضوية تعمل بالغاز / الزيت | مادة الأنابيب في الداخل: | 20 جيجا 3087 |
|---|---|---|---|
| تطبيق: | البتروكيماويات والكيماويات والطباعة والمطاط والنسيج | الكلمات الدالة: | غلاية حاملة للحرارة العضوية |
| إبراز |
غلاية أفقية تعمل بالغاز الطبيعي,غلاية تعمل بالبروبان للبتروكيماويات,غلاية تعمل بالغاز 1.1 ميجا باسكال |
||
Product Description
غلاية ناقل حراري عضوي تعمل بالغاز أو تعمل بالزيت في معيار GB / ASME
مرجل ناقل الحرارة العضوي ، المعروف أيضًا باسم غلاية زيت نقل الحرارة ، يشير إلى نوع جديد من معدات تحويل الطاقة الحرارية مع زيت نقل الحرارة بدرجة حرارة عالية (يُعرف أيضًا باسم الحرارة المتوسطة وناقل الحرارة) ، والذي يتميز بضغط منخفض ودرجة حرارة عالية خصائص العمل.
غلاية ناقل الحرارة العضوية للزيت (الغاز) عبارة عن غلاية زيت (غاز) رأسية مجمعة تعمل بالتدوير القسري.يحتوي سطح التسخين لهذه السلسلة من الغلايات على هيكل مضغوط.يتكون سطح التسخين من أقراص داخلية وخارجية مرتبة بشكل وثيق.أنبوب الملف الداخلي عبارة عن سطح تسخين مشع ، ويشكل السطح الخارجي لأنبوب الملف الخارجي وأنبوب الملف الداخلي سطح تسخين بالحمل الحراري.يتكون المرجل من الجزء العلوي من الجسم وغرفة الاحتراق السفلية ، والتي يتم دمجها في الموقع.بعد الاحتراق الكامل في غرفة الاحتراق ويتم امتصاص معظم الحرارة بواسطة سطح التسخين المشع ، يدخل غاز المداخن عالي الحرارة سطح التسخين الحراري للتبادل الحراري.بعد مغادرة الغلاية ، يتم تسخين الهواء المطلوب لاحتراق الغلاية في التسخين المسبق للهواء ، ثم يتم إرسال غاز المداخن إلى المدخنة بواسطة مروحة السحب المستحثة من خلال مجمع الغبار وتفريغه في الغلاف الجوي.
نطاق المنتج:
الطاقة الحرارية المقدرة: 0.7MW - 29MW (60 xl04Cal / hr - 2500 xl04Cal / hr)
ضغط التصميم: 0.6 ميجا باسكال - 1.6 ميجا باسكال
يتم عرض المعلمات المحددة في الجدول أدناه.
مواصفات بعض النماذج:
| نموذج | YYL (W) -350Y ، Q | YYL (W) -600Y، Q | YYL (W) -700Y، Q | YYL (W) -900Y ، س | YYL (W) -1200Y ، Q | YYL (W) -1500Y ، Q | YYL (W) -1800Y، Q | |
| معدل الطاقة (كيلوواط) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| سعة التسخين x10000 (kCal / h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| الكفاءة الحرارية للوقود | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
| الكفاءة الحرارية للغاز | 92 | 92 | 92 | 92 | 92 | 92 | 92 | |
| ضغط التصميم (الأم) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| الأعلى.درجة حرارة العمل (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| الدورة الدموية المتوسطة (م 3 / ساعة) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| قدرة متوسطة في الفرن (م 3) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| قطر المشرف (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| القدرة المركبة (كيلوواط) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| وقود قابل للتطبيق | النفط والغاز | |||||||
| استهلاك الوقود Kg / hl (زيت خفيف) / Nm3 / h (الغاز الطبيعي) | 32.6 / 38.5 | 56/66 | 65.3 / 77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| الحجم longxwidexhigh (م) | غلاية عمودية | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64 × 2.9 × 2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| غلاية أفقية | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6 × 2.1 × 2.5 بوصة | 4.05 × 2.13 × 2.07 | 4.4x2.15x2.13 | 4.94 × 2.2 × 2.8 | ||
