سخانات البخار CFB غلايات أنبوب اعوج للكربون الصلب

قطع غيار الغلايات البخارية فائقة السخان أنبوب اعوج لمراجل الكربون الصلب CFB

Superheater & Reheater ، مكون مخصص لملف سخان الغلاية

السخان الفائق هو مكون يقوم بتسخين البخار المشبع في غلاية صناعية ، وتحويله إلى بخار شديد السخونة.يضمن جهاز التسخين الفائق لدينا أن درجة حرارة البخار المحمص سوف تتقلب ضمن النطاق المسموح به (عادة ما يتراوح من 540 درجة مئوية إلى 500 درجة مئوية) عندما يتم تحميل الغلاية بشكل زائد.

ASME شهادة أجزاء المرجل غلاية سخان الصين بيع المصنع مباشرة

1) كلا الحمل الحراري المشع و 100٪ الحمل الحراري متاح

2) التجميع ذاتي الدعم بالكامل (لا يلزم وجود طوب دعم وسيط

3) جميع عناصر الطول المكافئ لضمان التدفق المتوازن

4) تضمن السرعات المحافظة داخل الأنابيب التبريد الإيجابي عند جميع الأحمال

5) استنزاف بالكامل

أنواع السخان الفائق:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب أو الحريق المباشر.
المعلمات التي تزيد من الحمل الحراري

أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار

يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم وضعها معرضة لمصدر الحرارة الذي يتطلب تحسين درجات حرارة المعدن.

يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق للسخان الفائق بالبخار المشع بدرجة حرارة عالية في الغلاية

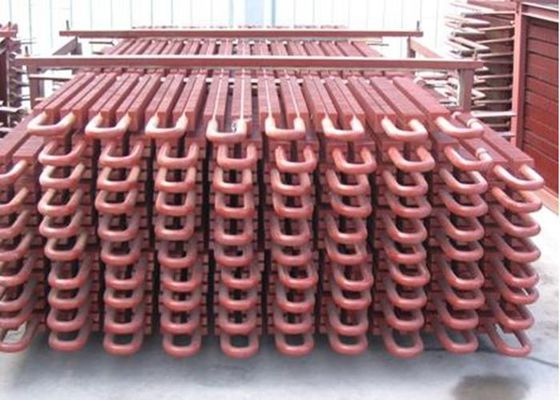

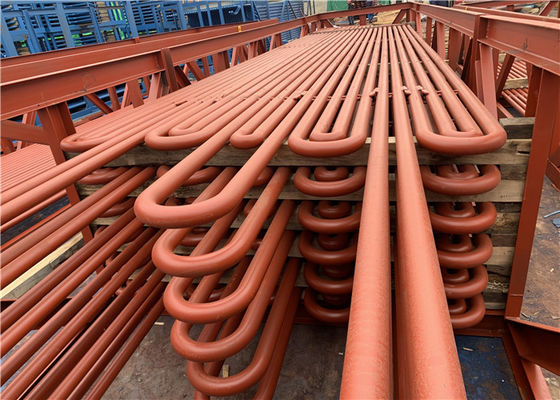

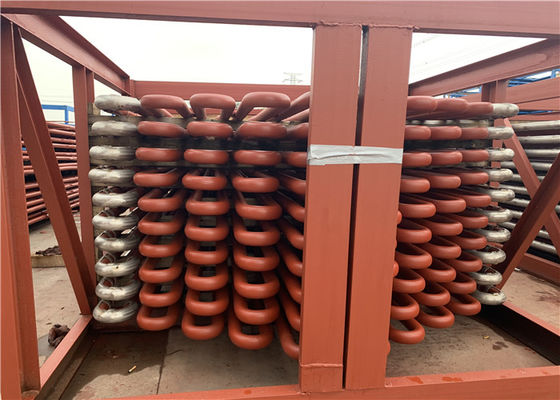

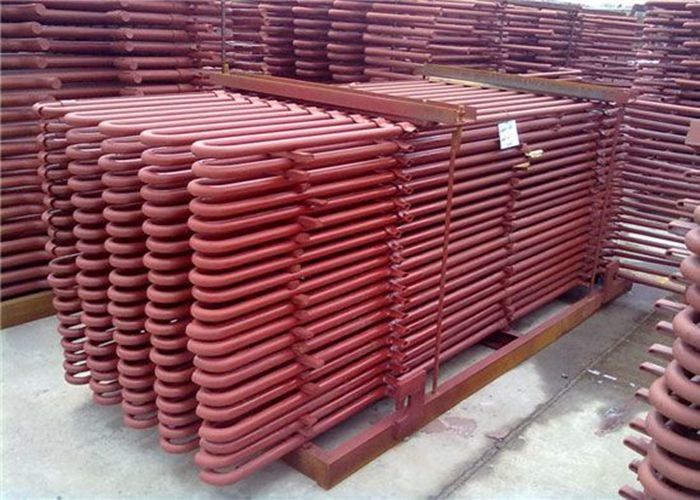

إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.

أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.

طلب:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف.

وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين

وظائف السخانات الفائقة وأجهزة إعادة التسخين:

تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.

تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.

من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو تكون رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

ما هي الاختلافات بين Superheater و Reheater؟

تفاصيل

هيكل التصميم

1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.

2. كفاءة عالية ،> 90٪.

3. تسخين عالي السرعة.

4. تصميم مع الفولاذ المقاوم للصدأ.

5. عمر خدمة تصميم طويل ، 15 سنة.

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
