أنبوب المرجل غير الملحوم عالي التردد اللحام القياسي ASME
Product Details
| اكتب: | أنبوب الزعنفة ، أنبوب المبادل الحراري | اللون: | حسب الطلب |
|---|---|---|---|
| صفقة: | حالة خشبية مع إطار من الصلب ، في حزم ، وما إلى ذلك. | اللحام: | لحام عالي التردد |
| ضمان: | سنة واحدة | وظيفة: | مبادل حراري |
| إبراز |
أنبوب المرجل غير الملحوم ASME,أنبوب المرجل الملحوم غير الملحوم,أنبوب الزعنفة غير الملحوم ASME |
||
Product Description

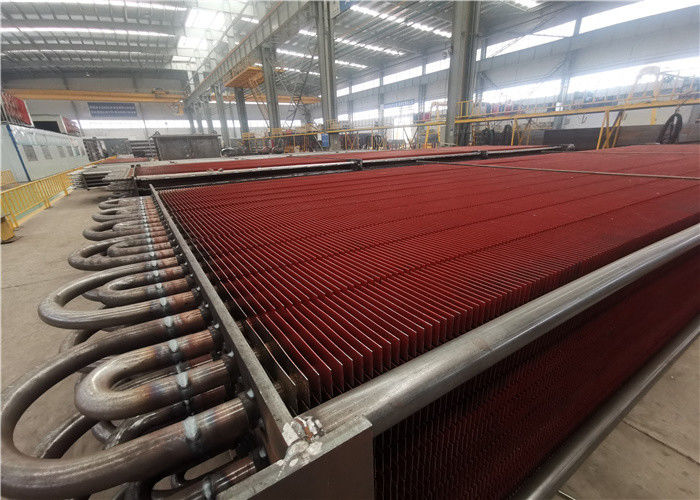

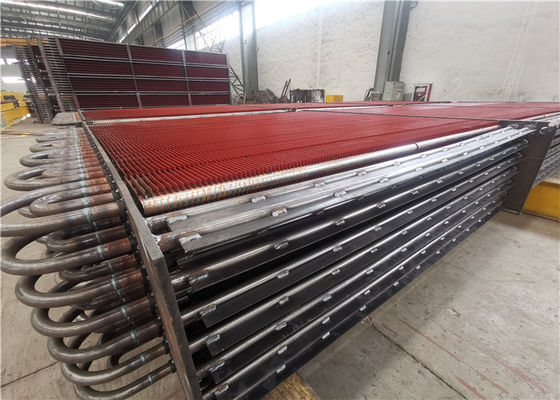

أنابيب التبادل الحراري ذات الزعانف غير الملحومة من النوع H ذات الكفاءة العالية
إدخال المنتج
أنبوب الزعنفة عبارة عن أنبوب به زعانف صغيرة حول السطح الخارجي.
أنبوب من النوع H ، لديه معدل عالي من اللحامات الانصهار وقوة شد اللحام.هناك القليل من مقاومة التلامس ، وأداء نقل الحرارة وقابلية التوسع هي مزايا إضافية.يتم تجميع الأنبوب H-fin مع الموفر H ، والذي يتميز بكفاءة عالية ومقاومة منخفضة ووزن خفيف.بالمقارنة مع أنبوب الزعنفة التقليدي أو الأنبوب الحلزوني ، يمكن لأنبوب H-fin توسيع سطح التسخين بشكل كبير.عندما يكون مدى تأثير انتقال الحرارة هو نفسه.يشغل موفر الأنبوب H-fin مساحة أقل.بالإضافة إلى الموفر H ، سخان H ، سخان الهواء H ، والعديد من المنتجات الأخرى.تم تضمين أنبوب H-fin في "كتالوج المنتجات الصينية ذات التقنية العالية"
تعمل هذه الزعانف كمرشح وآلية لنقل الحرارة من المادة الموجودة داخل الأنبوب إلى الفضاء الخارجي أو العكس.تُستخدم أنابيب الزعانف في التطبيقات التي تتطلب نقل الحرارة من سائل ساخن إلى سائل أكثر برودة عبر جدار الأنبوب.
تحتوي أنابيب H-fin على قرصين من الصلب ، مع أنابيب فلورية ملحومة بشكل متماثل معًا لتشكيل زعانف (زعانف من قطعة الفراشة) مما يخلق شكلًا يشبه إلى حد ما الحرف "H" ، مما يؤدي إلى توفير الطاقة بكفاءة وسطح تسخين ممتد. تحتوي الأنابيب أيضًا على معدل مرتفع من اللحامات الانصهار وقوة شد اللحام. يتم تجميع أنبوب H-fin مع H الموفر ، والذي يتميز بكفاءة عالية ومقاومة قليلة وتآكل أقل ووزن خفيف.
| منتج | أنبوب H-fin |
| أنبوب القاعدة | ملحومة أو غير ملحومة |
| مادة | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ والسبائك غير الحديدية وسبائك النيكل. |
| طلب | موفر H ، مبخر H ، سخان H ، سخان هواء H وما إلى ذلك. |
مزايا
1. مكافحة التآكل
2.مقاومة التآكل
3. انخفاض مقاومة الاتصال
4. عالية الاستقرار
5. القدرة على منع تراكم الغبار
بنية
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. أكملت HD BOILER أيضًا أنظمة ضمان جودة المنتج المستقلة. إنتاج أنابيب H-fin مع كفاءة عالية في نقل الحرارة ، لديهم مقاومة لغازات المداخن ومصممة لمساحة صغيرة.
المعلمات
| رمز الصنف | د | D0 | د | δ | ح | ر | س | ق 1 | s2 | جي | أ | ميلادي | ب |
| مم | مم | مم | مم | مم | مم | مم | مم | مم | كجم / م | م 2 / م | م 2 / كجم | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 4.96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 4.96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 4.96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
سيرفيكات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندسا
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
