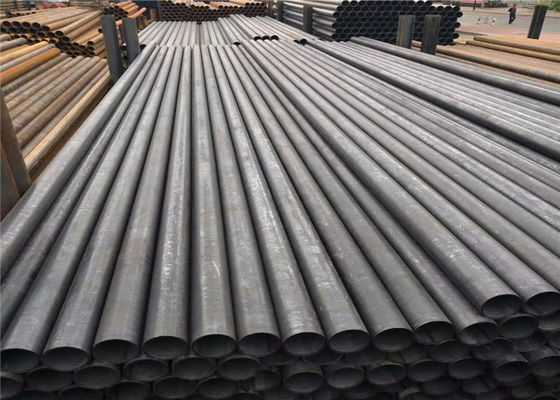

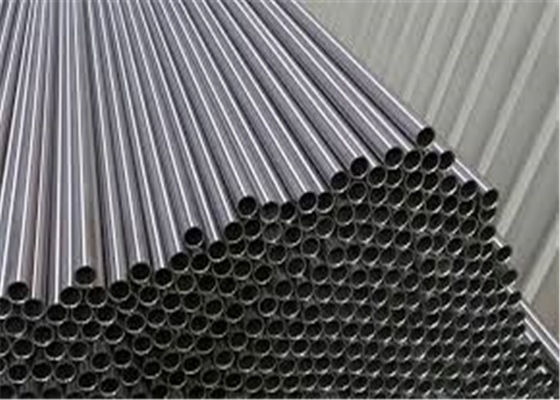

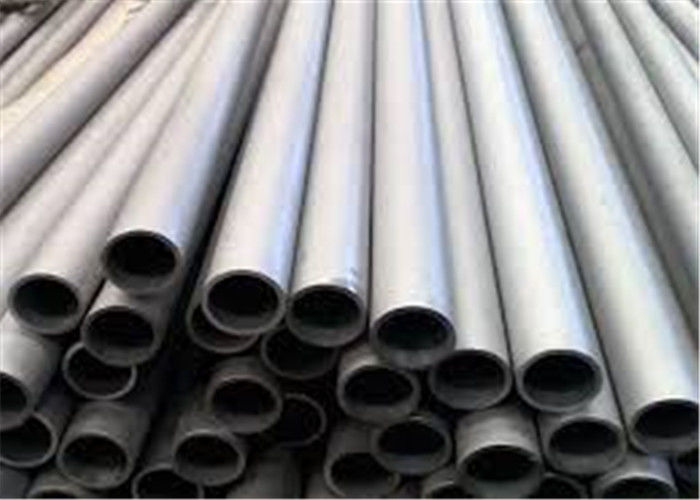

24 مم OD المدرفلة على الساخن ND الصلب 316L H زعنفة أنبوب تلوث مخفض
Product Details
| اسم المنتج: | أنبوب فولاذي غير ملحوم | تطبيق: | أنبوب المرجل |
|---|---|---|---|
| القطر الخارجي: | 24 ~ 125 ملم | تقنية: | المدرفلة على الساخن |
| الطول: | 2-20 متر | مواد: | الكربون الصلب والفولاذ ND والفولاذ المقاوم للصدأ |
| إبراز |
أنبوب زعنفة ND Steel h,أنبوب زعنفة 316L h,أنبوب زعنفة فولاذية 24 مم |
||
Product Description
أجزاء أنبوب الغلاية أنبوب زعنفة H مع مادة ND Steel 316L 304 SS
يتم استخدام أنبوب الزعانف H لاستعادة حرارة نفايات الغاز في غلاية محطة الطاقة ، والغلاية الصناعية ، والأفران الصناعية ، ومحطة توليد الطاقة للسفن وغيرها ، وتحسين معدل استخدام الوقود بشكل فعال ، ويتم ترتيب عنصر التبادل الحراري في ذيل مداخن النظام.
وصف أنابيب المرجل H- زعنفة
يعتمد أنبوب نقل الحرارة في الغلاية على أنابيب الزعانف على شكل حرف H ، ويتم لحام قطعتين من الفولاذ بأقواس في منتصف القوس بشكل متماثل على الأنبوب الخام لتشكيل الزعانف (الأضلاع) ، والشكل الأمامي يشبه تمامًا الحرف "H" ، لذلك يطلق عليه أنبوب H-finned.تكون زعانف الأنبوب ذو الزعانف على شكل حرف H مستطيلة الشكل ، مربعة تقريبًا ، ويبلغ طولها حوالي ضعف قطر الأنبوب وسطح تسخين ممتد.يمكن أيضًا تحويل الأنبوب ذو الزعانف على شكل H إلى أنبوب بزعنفة "مزدوج H" من أنبوب مزدوج ، مع هيكل صلابة جيد ، ويمكن تطبيقه على الصف الأطول من الأنابيب.
مزايا أنبوب H-finned:
الأنبوب ذو الزعانف H هو مكون التبادل الحراري الرئيسي في غلاية غاز العادم بالكامل ، والأنبوب ذو الزعانف H له المزايا التالية.
(1) مقاومة تآكل ممتازة
يتم ترتيب المبادل الحراري للأنبوب ذو الزعانف H في خط واحد ، وتفصل الزعانف H المساحة إلى عدة مناطق صغيرة ، والتي لها تأثير معادلة تدفق الهواء ، مقارنة بالمبادل الحراري للأنبوب الأملس مع الترتيب المتدرج والمبادل الحراري ذي الزعانف الحلزونية وهكذا ، في نفس الظروف الأخرى ، يكون عمر التآكل أعلى من 3 إلى 4 مرات.
(2) تقليل القاذورات
حدث تكوين القاذورات في الجانب الظهري والجانب المواجه للريح من الأنبوب.الترتيب المتعرج للأنبوب سهل في شطف حزمة الأنبوب ، والقاذورات في الجانب الخلفي أقل.لديها وظيفة تنظيف ذاتي جيدة بسرعة الرياح المناسبة.يتم تشكيل قناة مستقيمة على جانبي الأنبوب ذو الزعانف H ، والسخام ، ويمكنه الحصول على أفضل تأثير السخام أثناء استخدام منفاخ السخام
(3) تقليل مقاومة غاز العادم
نظرًا لأن الزعانف H تشكل قنوات مستقيمة على كلا الجانبين ، والملاك الحلزوني للزعانف اللولبية يوجه اتجاه تدفق الهواء ، تكون الزعانف عرضة للقاذورات ولديها مقاومة أكبر للمداخن من الزعانف H.لذلك ، يمكن أن يقلل استخدام الأنبوب ذو الزعانف H من مقاومة الرياح ، ويقلل من تشغيل المروحة وتكاليف الاستثمار.
(4) معدل انصهار لحام الأنابيب الفولاذية والزعانف مرتفع
نظرًا لأن الزعانف H لها هيكل متعرج فريد (حاصل على براءة اختراع) ، فإن معدل اندماج اللحام للزعانف والأنابيب الفولاذية يمكن أن يصل إلى 98٪ أو أكثر ، لضمان معامل نقل حرارة جيد للأنابيب ذات الزعانف H.
(5) هيكل مدمج ، كفاءة حرارة عالية
مساحة التسخين لكل وحدة طول كبيرة ، أي من الأنبوب ذو الزعانف H يساوي 7.8 مرة من الأنبوب الأملس ، جميع اللحامات التناكبية ملحومة بواسطة لحام الأرجون القوسي ، وقد تم تحسين جودة اللحام أعلى بكثير من اللحام اليدوي.مع تقليل حجم ووزن المعدات بشكل كبير ، وبالتالي ، في نفس سطح نقل الحرارة ، يتم تقليل الاستثمار في المعدات بشكل كبير ، ويمكن توفير مساحة أكبر للمستخدمين في جانب تركيب المعدات.
(6) مقاومة للصدمات والضوضاء
نظرًا للتصميم الهيكلي للجهاز والخصائص الهيكلية للأنبوب ذو الزعانف H ، فإنه يتميز بالخصائص الهيكلية لكاتم الصوت ، وبالتالي يمكن للجهاز أن يعمل ككاتم صوت.
(7) مناسب للتركيب والتشغيل والصيانة
أثناء التثبيت ، تحتاج فقط إلى توصيل الجهاز بمخرج غاز العادم لوحدات محرك زيت الوقود الثقيل ، ويمكن تشغيل الجهاز بشكل عادي ؛غلاية غاز العادم لها باب فحص ، والذي يمكن تحديد دورة التنظيف وفقًا للوضع الفعلي لضمان تأثير نقل الحرارة وزيادة عمر العمل.
تطبيق أنابيب الزعانف H:
أنبوب غلاية حرارة النفايات
أنبوب المقتصد
أنبوب غلاية محطة توليد الكهرباء ؛
أنبوب المرجل البحري
مبادل حراري
