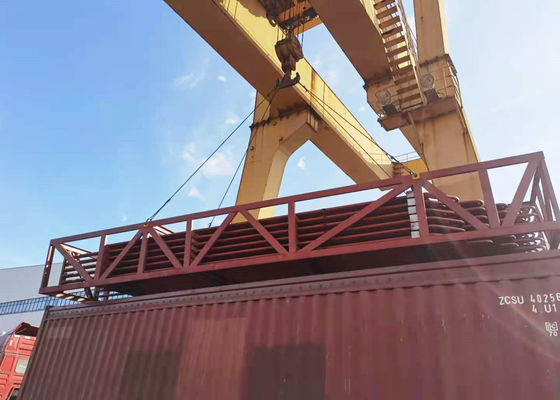

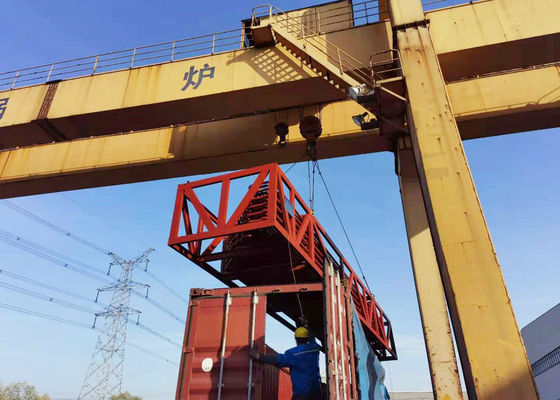

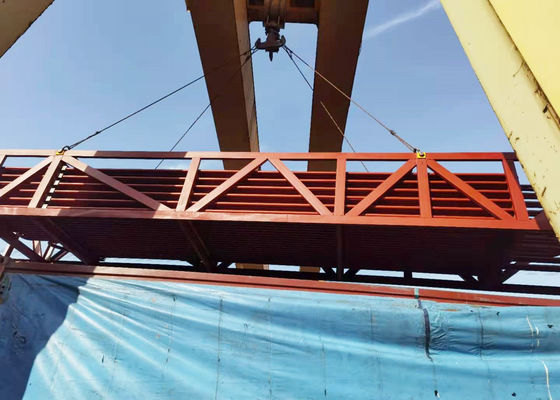

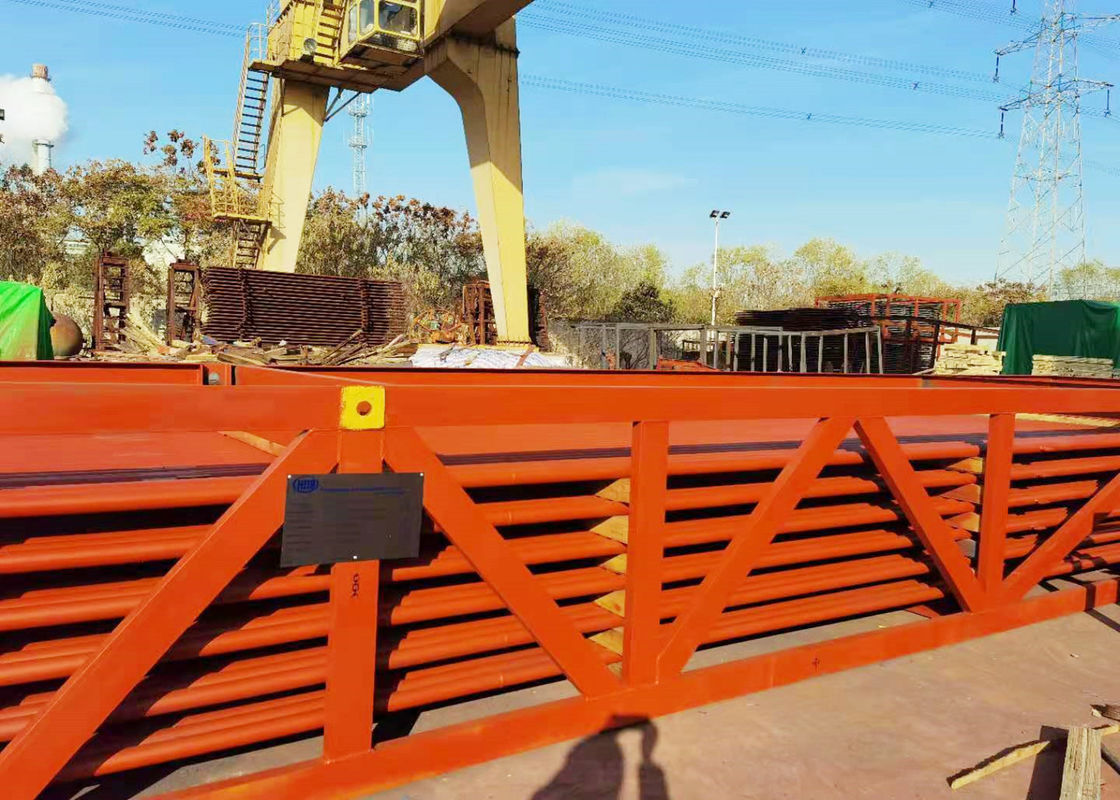

TUV الطلاء اعوج أنبوب لمراجل الفحم المسحوق

بالنسبة لمرجل محطة توليد الطاقة ، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية من خلال تحسين معامل البخار المحمص.زيادة معاملات البخار المحمص محدودة بالمواد المعدنية.يجب أن يتأكد تصميم السخانات الفائقة من أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة أكسدة الفولاذ ، وفي الوقت نفسه التأكد من قوتها الميكانيكية.مع تطوير المواد المعدنية المستخدمة في الغلايات ، فإن غلايات محطة pwoer في بلدنا تطبق بالفعل ضغطًا مرتفعًا ودرجة حرارة عالية (9.8MPa ، 540 درجة) ومعلمات ضغط عالي جدًا (13.7 ميجا باسكال ، 540 و 555 درجة) ، وقد طورت ضغطًا دون الحرج المعلمات (16.7 ميجا باسكال ، 540 و 555 درجة).الآن الكثير من الغلايات تطبق معايير ضغط فوق الحرج (24.5 ميجا باسكال ، 540-570 درجة) ، وحتى وحدات قليلة جدًا تطبق ضغطًا أعلى ومعلمات درجة الحرارة.

مع زيادة ضغط البخار ، من أجل تقليل الرطوبة البخارية لذيل التوربينات البخارية وكذلك تحسين الاقتصاد الحراري لمحطة الطاقة ، يتم استخدام نظام إعادة التسخين الأوسط على نطاق واسع في محطة الطاقة عالية المعلمات ، على سبيل المثال إرسال عادم الضغط العالي في التوربينات البخارية مرة أخرى لإعادة تسخينها في المرجل إلى درجة حرارة عالية ، ثم إعادة إرسالها مرة أخرى إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتوربين البخاري ، وتتمدد وتعمل.يسمى عنصر إعادة التسخين بإعادة التسخين.

في الغلايات الحديثة ، يكون استهلاك امتصاص الحرارة للمسخنات الكبيرة وأجهزة إعادة التسخين أكثر من نصف إجمالي امتصاص الحرارة لسائل العمل ، وبالتالي فإن أسطح التسخين في السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح التسخين للغلايات ، ويجب وضعها في المناطق التي ترتفع فيها درجة حرارة الدخان ، تكون ظروف العمل هي الأسوأ بين جميع أسطح التسخين. درجة حرارة جدار الأنبوب لأسطح التسخين قريبة من الحد الأقصى.درجة الحرارة المسموح بها للصلب ، وبالتالي فإن الترتيب المعقول لتصميم السخانات الفائقة وأجهزة إعادة التسخين مهم للغاية من أجل الاقتصاد والموثوقية أثناء استخدام الغلاية.عندما يتعلق الأمر بتصميمها ، على أساس ضمان سلامة وموثوقية جهاز التسخين الفائق وإعادة التسخين ، فمن الضروري جدًا توفير استهلاك المعادن على أفضل وجه ، خاصةً لتوفير استخدام سبائك الصلب.

وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين

وظائف السخانات الفائقة وأجهزة إعادة التسخين:

تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.

تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.

من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو تكون رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

وظائف أجهزة إعادة التسخين هي تسخين عادم أسطوانة التوربينات البخارية ذات الضغط العالي إلى درجة حرارة إعادة التسخين القريبة أو المساوية لدرجة الحرارة المفرطة ، ثم إرسالها إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتمدد والعمل على زيادة جفاف التوربينات البخارية خلفي.عادةً ما يكون ضغط البخار المُسخن خُمس ضغط البخار شديد السخونة.يمكن أن يؤدي تطبيق نظام إعادة التسخين إلى زيادة الكفاءة الحرارية لمحطات الطاقة بنسبة 4-5٪.
