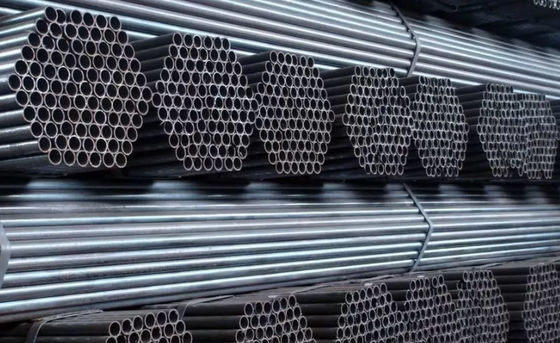

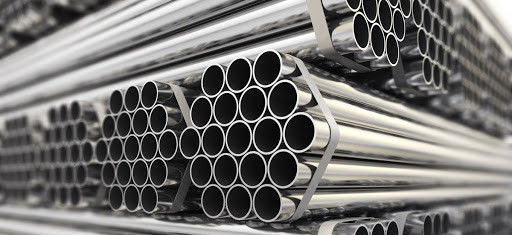

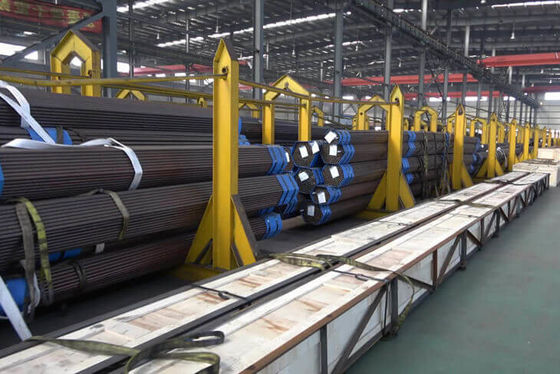

أنبوب فولاذي للغلاية ASTM A213 / ASME SA213 T9 T91 T92
Product Details
| اساسي: | JIS ، AISI ، ASTM ، GB ، DIN ، EN | مواد: | TP304L |
|---|---|---|---|
| تخصيص: | ASTM A269 / A269M-15A 38.1X1.59MM أنبوب الغلايات الفولاذية / أنابيب الغلايات غير الملحومة / الأنابيب | صفقة: | الحزمة القياسية ابحار |
| معالجة: | الانحناء ، اللحام ، فك اللفائف ، اللكم ، القطع ، الصب | شكل: | مستدير |
| إبراز |
أنبوب فولاذي للغلاية ASTM A213,أنبوب فولاذي للغلاية ASME SA213,أنبوب فولاذي للغلاية T92 |
||
Product Description
وصف
HDT تعامل مع أنابيب وأنابيب غير ملحومة من الفولاذ المقاوم للصدأ بالفعل منذ أكثر من 10 سنوات ، كل عام تبيع أكثر من 80000 طن من أنابيب وأنابيب غير ملحومة من الفولاذ المقاوم للصدأ.عميلنا يغطي بالفعل أكثر من 45 دولة.كان عرض الأنابيب والأنابيب غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ يستخدم في التعدين والطاقة والبتروكيماويات والصناعات الكيماوية ومصنع الأغذية ومصنع الورق وصناعة الغاز والسوائل إلخ.ANSI B16.10: B16.19 SCH 5S، SCH 10S، SCH 20، SCH 30، SCH 40S، SCH 60، SCH80S، XS، SCH 100، SCH 120، SCH160، XXS
| مقاسات انبوبية للمبادلات الحرارية والمكثفات والغلايات | |||||||||
| القطر الخارجي | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| سمك الجدار مم | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| مم | بوصة | الوزن كجم / م | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||
التركيب الكيميائي والخواص الميكانيكية
| درجة | التركيب الكيميائي٪ | ||||||||
| ج | سي | مينيسوتا | ف ، إس ماكس | سجل تجاري | مو | ني ماكس | الخامس | آل ماكس | |
| T2 | 0.10 ~ 0.20 | 0.10 ~ 0.30 | 0.30 ~ 0.61 | 0.025 | 0.50 ~ 0.81 | 0.44 ~ 0.65 | - | - | - |
| T11 | 0.05 ~ 0.15 | 0.50 ~ 1.00 | 0.30 ~ 0.60 | 0.025 | 1.00 ~ 1.50 | 0.44 ~ 0.65 | - | - | - |
| T12 | 0.05 ~ 0.15 | ماكس 0.5 | 0.30 ~ 0.61 | 0.025 | 0.80 ~ 1.25 | 0.44 ~ 0.65 | - | - | - |
| T22 | 0.05 ~ 0.15 | ماكس 0.5 | 0.30 ~ 0.60 | 0.025 | 1.90 ~ 2.60 | 0.87 ~ 1.13 | - | - | - |
| T91 | 0.07 ~ 0.14 | 0.20 ~ 0.50 | 0.30 ~ 0.60 | 0.02 | 8.0 ~ 9.5 | 0.85 ~ 1.05 | 0.4 | 0.18 ~ 0.25 | 0.015 |
| T92 | 0.07 ~ 0.13 | ماكس 0.5 | 0.30 ~ 0.60 | 0.02 | 8.5 ~ 9.5 | 0.30 ~ 0.60 | 0.4 | 0.15 ~ 0.25 | 0.015 |
| درجة | التركيب الكيميائي٪ | الخصائص الميكانيكية | |||||||
| دبليو | ب | ملحوظة | ن | T. S. | ص | استطالة | صلابة | ||
| T2 | - | - | - | - | ≥ 415 ميجا باسكال | ≥ 205 ميجا باسكال | 30٪ | 163HBW (85HRB) | |
| T11 | - | - | - | - | ≥ 415 ميجا باسكال | ≥ 205 ميجا باسكال | 30٪ | 163HBW (85HRB) | |
| T12 | - | - | - | - | ≥ 415 ميجا باسكال | ≥ 220 ميجا باسكال | 30٪ | 163HBW (85HRB) | |
| T22 | - | - | - | - | ≥ 415 ميجا باسكال | ≥ 205 ميجا باسكال | 30٪ | 163HBW (85HRB) | |
| T91 | - | - | 0.06 ~ 0.10 | 0.03 ~ 0.07 | ≥ 585 ميجا باسكال | ≥ 415 ميجا باسكال | 20٪ | 250HBW (25HRB) | |
| T92 | 1.50 ~ 2.00 | 0.001 ~ 0.006 | 0.04 ~ 0.09 | 0.03 ~ 0.07 | ≥ 620 ميجا باسكال | ≥ 440 ميجا باسكال | 20٪ | 250HBW (25HRB) | |
ASTM A213 / ASME SA213 T2 ، T11 ، T12 ، T22 ، T91 ، T92 التسامح
| القطر الخارجي | التسامح OD | التسامح WT | التسامح البيضاوي | قطع طول التسامح |
| OD≤ 12 ، 7 مم | ± 0، 13 ملم | ± 15٪ | - | + 3 ، 18 مم ، - 0 مم |
| 12 ، 7 مم <OD ≤ 38 ، 1 مم | ± 0، 13 ملم | ± 10٪ | بحد أقصى 1 ، 65 مم | + 3 ، 18 مم ، - 0 مم |
| 38 ، 1 مم <OD ≤ 88 ، 9 مم | ± 0 ، 25 مم | ± 10٪ | حد أقصى ، 2 ، 41 ملم | + 4 ، 76 مم ، - 0 مم |
صناعات التطبيق
- شركات التنقيب عن النفط البحرية
- توليد الطاقة
- البتروكيماويات
- معالجة الغاز
- المواد الكيميائية المتخصصة
- الأدوية
- المعدات الصيدلانية
- معدات كيميائية
- معدات مياه البحر
- المبادلات الحرارية
- مكثفات
