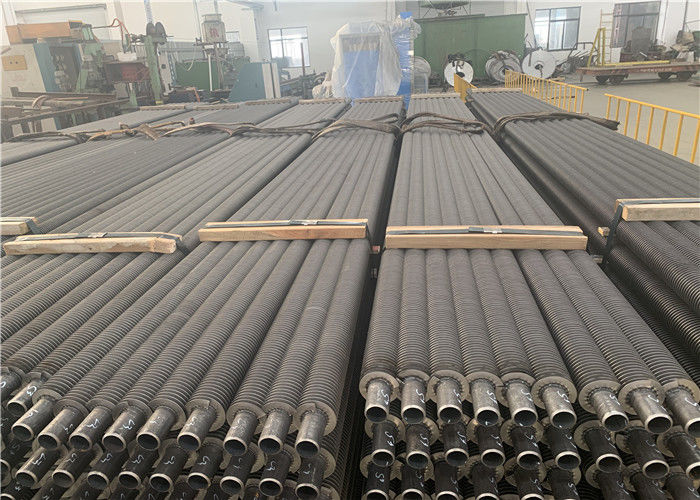

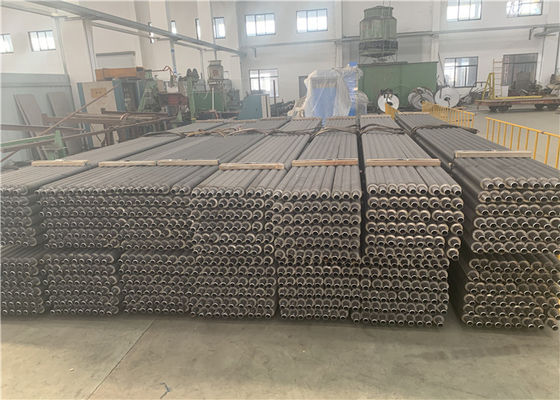

أنابيب المبادل الحراري ذات الزعانف TUV غير الملحومة من النوع H
Product Details
| نوع: | أنبوب الزعنفة ، أنبوب المبادل الحراري | اللون: | حسب الطلب |
|---|---|---|---|
| صفقة: | حالة خشبية مع إطار من الصلب ، في حزم ، وما إلى ذلك. | اللحام: | لحام عالي التردد |
| ضمان: | سنة واحدة | وظيفة: | مبادل حراري |
| إبراز |
أنابيب المبادل الحراري ذات الزعانف غير الملحومة,أنابيب المبادل الحراري ذات الزعانف TUV,المبادل الحراري fintube |
||
Product Description
عالية الكفاءة مبادل حراري H نوع ارتفاع درجة الحرارة أجزاء المرجل المقاومة للمرافق / محطة توليد الكهرباء
إدخال المنتج
تحتوي أنابيب H-fin على قرصين من الصلب ، مع أنابيب فلورية ملحومة بشكل متماثل معًا لتشكيل زعانف (زعانف من قطعة الفراشة) مما يخلق شكلًا يشبه إلى حد ما الحرف "H" ، مما يؤدي إلى توفير الطاقة بكفاءة وسطح تسخين ممتد. تتمتع الأنابيب أيضًا بمعدل مرتفع من اللحامات الانصهار وقوة شد اللحام. يتم تجميع أنبوب H-fin مع H الموفر ، والذي يتميز بكفاءة عالية ومقاومة قليلة وتآكل أقل ووزن خفيف.
| المنتج | أنبوب H-fin |
| أنبوب القاعدة | ملحومة أو غير ملحومة |
| مواد | الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ والسبائك غير الحديدية وسبائك النيكل. |
| تطبيق | موفر H ، مبخر H ، سخان H ، سخان هواء H وما إلى ذلك. |
مزايا
1. مكافحة التآكل
2-مكافحة التآكل
3. انخفاض مقاومة الاتصال
4. عالية الاستقرار
5. القدرة على منع تراكم الغبار
بناء
يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع ، فنحن نصمم ونصنع أنابيب H-fin آمنة وموثوقة وفعالة. أكملت HD BOILER أيضًا أنظمة ضمان جودة المنتج المستقلة. إنتاج أنابيب H-fin مع كفاءة عالية في نقل الحرارة ، لديهم مقاومة لغازات المداخن ومصممة لمساحة صغيرة.
المعلمات
| رمز الصنف | د | D0 | د | δ | ح | ر | س | ق 1 | s2 | جي | أ | ميلادي | ب |
| مم | مم | مم | مم | مم | مم | مم | مم | مم | كجم / م | م 2 / م | م 2 / كغ | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 4.96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 4.96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 4.96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
سيرفيكات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة من نوعها بما في ذلك تصميم الغلاية وتصنيعها وتركيبها وصيانتها واستبدال أجزاء ضغط الغلاية.
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندسا
3. 600 لحام مشفر
4. 60 مفتشا مرخصا (NDT المستوى الثالث مدربين)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
