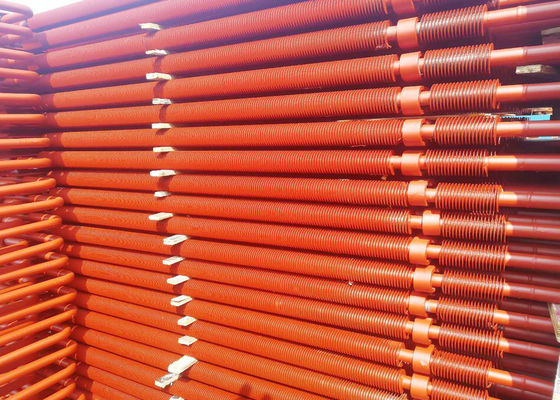

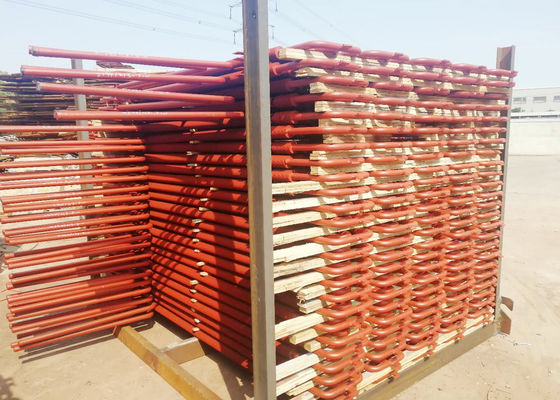

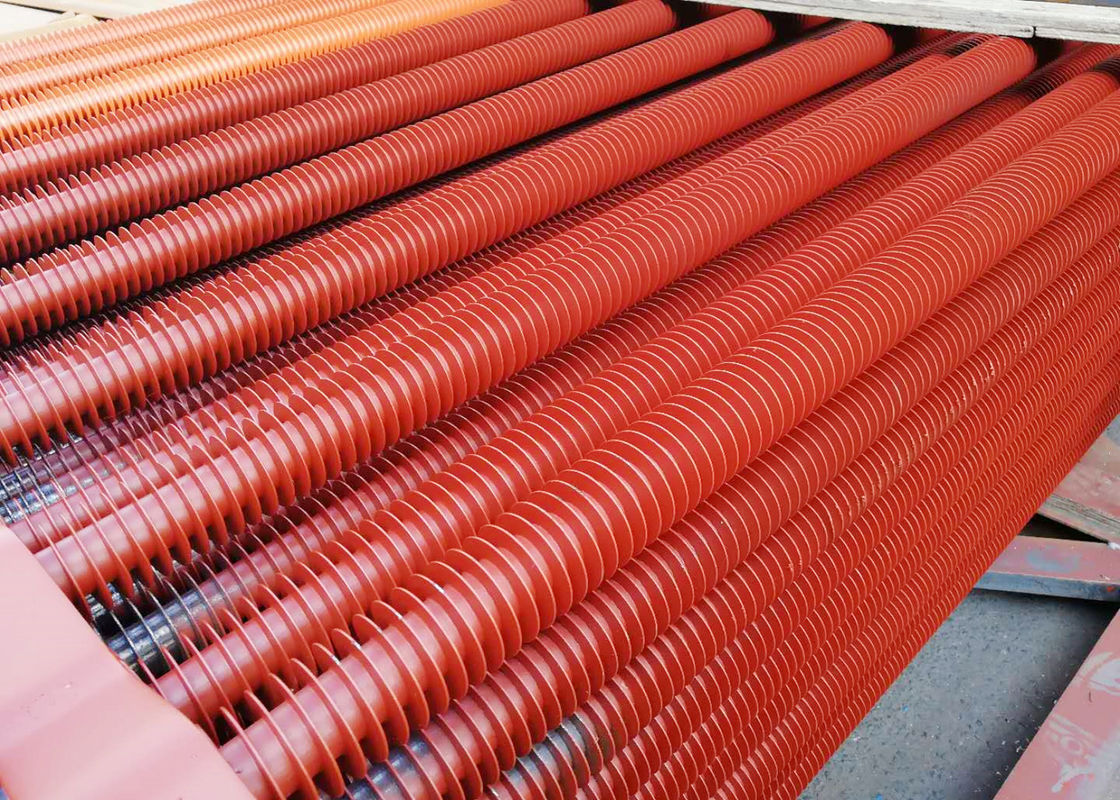

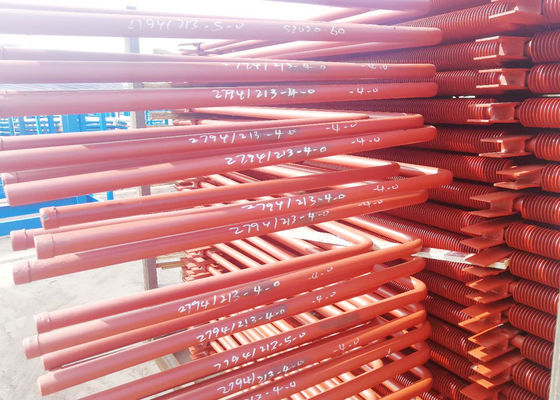

أنبوب زعنفة حلزوني عالي التردد الملحوم 430 مم
Product Details
| اسم المنتج: | أنبوب الزعنفة الحلزونية | مادة الأنبوب الأساسي: | الكربون الصلب |
|---|---|---|---|
| مادة الزعنفة: | الكربون الصلب | نوع الاتصال: | اللحام |
| إبراز |
أنبوب زعنفة لولبية ملحومة,أنبوب زعنفة لولبية بعرض 430 مم,أنبوب زعنفة حلزوني عالي التردد |
||
Product Description
أنابيب زعنفة لولبية ملحومة عالية التردد مصنوعة من الفولاذ الكربوني أنابيب ذات زعانف لولبية
وصف الأنابيب ذات الزعانف الحلزونية:
الأنابيب الفولاذية ذات الزعانف الحلزونية المستخدمة حاليًا هي في الغالب أنابيب فولاذية ذات زعانف ملحومة وملحومة عالية التردد وملحومة.
مزايا الأنابيب الفولاذية ذات الزعانف الحلزونية هي كما يلي:
1. عمر خدمة طويل ، أكثر من 20 سنة ؛
2. سطح الزعنفة أملس ، وليس من السهل إنتاج تراكم الرماد ، سد الرماد والخبث.
3. لديها كثافة جيدة ، قوة الخضوع ، قوة الشد ومقاومة التآكل للهيكل المعدني.
4. جودة اللحام عالية ، لذلك ليس من السهل التسبب في أداء غير مستقر لنقل الحرارة بسبب فك الزعانف وسقوطها.
تطبيق أنابيب الزعانف الحلزونية:
أنبوب غلاية حرارة النفايات
أنبوب المقتصد
أنبوب غلاية محطة توليد الكهرباء ؛
أنبوب المرجل البحري
مبادل حراري
أنبوب الزعانف كجزء من المبادل الحراري للهواء ، فإنه يأخذ أدوارًا مهمة جدًا هنا.
مبادل حراري أنبوب الزعانف منطقة نقل الحرارة / م
| التحديد المرجعي (أنبوب المبادل الحراري φ18. قطر الزعانف φ38) منطقة المبادل الحراري M 2 | ||||||||||
| كمية الأنبوب السطحي | كمية صف الأنبوب | عرض | طول الأنبوب (مم) | |||||||
| 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | |||
| 8 | 3 | 430 | 10.5 | 14.0 | ||||||
| 4 | 14.0 | 18.7 | ||||||||
| 5 | 17.5 | 23.4 | ||||||||
| 6 | 21.0 | 28.0 | ||||||||
| 10 | 3 | 515 | 13.1 | 17.5 | 21.9 | |||||
| 4 | 17.5 | 23.4 | 29.2 | |||||||
| 5 | 21.9 | 29.2 | 36.5 | |||||||
| 6 | 26.3 | 35.0 | 43.8 | |||||||
| 12 | 3 | 605 | 15.8 | 21.0 | 26.3 | 31.5 | ||||
| 4 | 21.0 | 28.0 | 35.0 | 42.0 | ||||||
| 5 | 26.3 | 35.0 | 43.8 | 52.6 | ||||||
| 6 | 31.5 | 42.0 | 52.6 | 63.1 | ||||||
| 14 | 3 | 695 | 24.5 | 30.7 | 36.8 | |||||
| 4 | 32.7 | 40.9 | 49.1 | |||||||
| 5 | 40.9 | 51.1 | 61.3 | |||||||
| 6 | 49.1 | 61.3 | 73.6 | |||||||
| التحديد المرجعي (أنبوب المبادل الحراري φ25. قطر الزعانف φ50) منطقة المبادل الحراري M 2 | ||||||||||
| كمية الأنبوب السطحي | كمية صف الأنبوب | عرض | طول الأنبوب (مم) | |||||||
| 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | |||
| 8 | 3 | 505 | 15.8 | 21.1 | 26.4 | |||||
| 4 | 21.2 | 28.2 | 35.2 | |||||||
| 5 | 26.4 | 35.2 | 44.0 | |||||||
| 6 | 31.7 | 42.2 | 52.8 | |||||||
| 10 | 3 | 615 | 19.8 | 26.4 | 33.0 | 39.6 | ||||
| 4 | 26.4 | 35.2 | 44.0 | 52.8 | ||||||
| 5 | 33.0 | 44.0 | 55.0 | 66.0 | ||||||
| 6 | 39.6 | 52.8 | 66.0 | 79.2 | ||||||
| 12 | 3 | 725 | 31.7 | 39.6 | 47.5 | |||||
| 4 | 42.2 | 52.8 | 63.4 | |||||||
| 5 | 52.8 | 66.0 | 79.2 | |||||||
| 6 | 63.4 | 79.2 | 95.0 | |||||||
| 14 | 3 | 8.5 | 46.2 | 55.4 | 73.9 | |||||
| 4 | 61.6 | 73.9 | 98.6 | |||||||
| 5 | 77.0 | 92.4 | 123.2 | |||||||
| 6 | 92.4 | 110.9 | 147.8 | |||||||
الأنبوب ذو الزعانف لتطبيق المبادل الحراري للهواء:
يستخدم هذا النوع من المبادلات الحرارية ذات الأنبوب ذو الزعانف على نطاق واسع في التجفيف في الصناعات الكيميائية وطباعة النسيج والتجفيف والألياف الكيميائية واللاتكس والرغوة والأخشاب وطلاء المعادن والأعلاف وآلة التصفيح وغيرها.
