1500mm سبائك الصلب المرجل فائق التسخين للطاقة الصناعية
Product Details
| مواد: | الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، سبائك الصلب | شهادة: | ASME ، TUV ، SGS ، CE ، الدرجة A ، ISO9001 |
|---|---|---|---|
| اللون: | حسب الطلب | شكل: | يو بيند ، مستقيم ، لفائف ، أنبوب ثعبان |
| تطبيق: | غلاية ومبادل حراري ، طاقة ، بتروكيماويات ، نووي | OD: | 1.5 إلى 1500 مم |
| إبراز |
سخان غلاية من سبائك الصلب,سخان غلاية 1500 مم,سخان غلاية U Bend |
||
Product Description
قطع غيار غلاية فولاذية مقاومة للصدأ من الفولاذ المقاوم للصدأ لتوليد الطاقة الصناعية
مبدأ العمل
السخان الفائق هو الجزء الذي يسخن البخار من درجة حرارة التشبع إلى السخان الفائق بواسطة المرجل.ويسمى أيضًا المدفأة.
يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع المشع والنوع شبه المشع وفقًا لوضع نقل الحرارة ؛
وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب سربنتين ونوع الشاشة ونوع الجدار ونوع الجدار.
تتكون جميعها من عدد من الأنابيب المتوازية ومشعب المدخل والمخرج.
لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق لا تتطلب سوى البخار المشبع.
يتم تركيب السخانات الفائقة بشكل عام في محطات الطاقة والقاطرات والمراجل البحرية لتحسين الكفاءة الحرارية لمحطة الطاقة البخارية بأكملها.
أنواع السخان الفائق:
1. السخان الفائق الإشعاعي: وهو أقدم أنواع السخانات الفائقة ويقع فوق أو خلف ضفاف أنابيب المياه لحمايتها من اللهب المباشر أو الحريق.
المعلمات التي تزيد من الحمل الحراري
أ.زيادة تدفق الوقود والهواء (تدفق غاز الاحتراق)
ب.زيادة معدل تدفق كتلة البخار
يعتمد الإشعاع بشكل أساسي على درجة حرارة اللهب.مع زيادة معدل تدفق البخار ، تصبح درجة حرارة الخروج أقل.
سخان سوبر مشع
يتم وضعها معرضة لمصدر الحرارة الذي يتطلب تحسين درجات حرارة المعدن.
يتم استخدام سخانات وأجهزة إعادة تسخين فائقة الإشعاع والحرارة للبخار بدرجة حرارة عالية.
ملحق سخان البخار المشع عالي الحرارة في المرجل

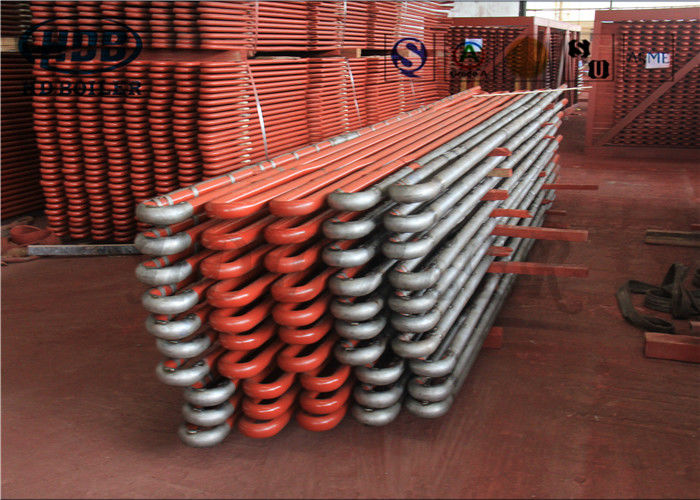

إنها مصنوعة من أنابيب تشبه الثعبان (فولاذ كربوني ، سبائك فولاذية أو فولاذ مقاوم للحرارة ، إلخ) وصناديق تجميع ومواد داعمة أخرى.تحتوي الأنابيب عمومًا على 32 أو φ38 أو φ42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
أجهزة إعادة التسخين
إنها عاقلة مثل السخانات الفائقة ولكن نظرًا لأن درجة حرارة خروجها أقل قليلاً من السخانات الفائقة وضغطها أقل بنسبة 20٪ -25٪ من السخان الفائق ، فيمكنها تحمل سبائك مادية أقل جودة.
تطبيق:
يتكون سخان البخار الفائق من ملفات أنبوبية كثيفة ويتم وضعه في المدخنة تحت درجة حرارة 450 درجة مئوية - 1000 درجة مئوية.
بالنسبة لسعة غلاية محطة توليد الكهرباء التي تزيد عن 10 ميجا باسكال ، يتم عادة استخدام سخان الصوانى والملفوف
ما هي الاختلافات بين Superheater و Reheater؟
| نوع | مزايا | سلبيات | طريقة الدعم |
| نوع قلادة | 1. دعم هيكلي قوي | 1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع. | مدعوم من أعلى |
| نوع مقلوب | 1- التصريف المناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| أفقي نوع |
1. الصرف السليم 2. صلابة هيكلية جيدة. |
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري | عادة ما يتم دعمه في قنوات الغاز العمودية الموازية للفرن الرئيسي. |
تفاصيل
| معلومات الإعداد | |
| معالجة | اللحام |
| بناء | أفقي أو عمودي |
| مواد | الكربون الصلب وسبائك الصلب |
| أنابيب | φ32 ، 38 ، 42 ، إلخ. |
| بحجم | حسب الطلب |
| علامة تجارية | HTEG |
| ضمان | 18 شهرا |
هيكل التصميم
1. تسخين بخار مشبع ، درجة حرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية ،> 90٪.
3. تسخين عالي السرعة.
4. تصميم مع الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل ، 15 سنة.
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة ، إلخ. وسوف نصمم وفقًا لذلك.
تقدم HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين سخانات الغلايات الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي معايير Euorpean والأمريكية ، مما يضمن أداء قابل لإعادة الاستخدام.
